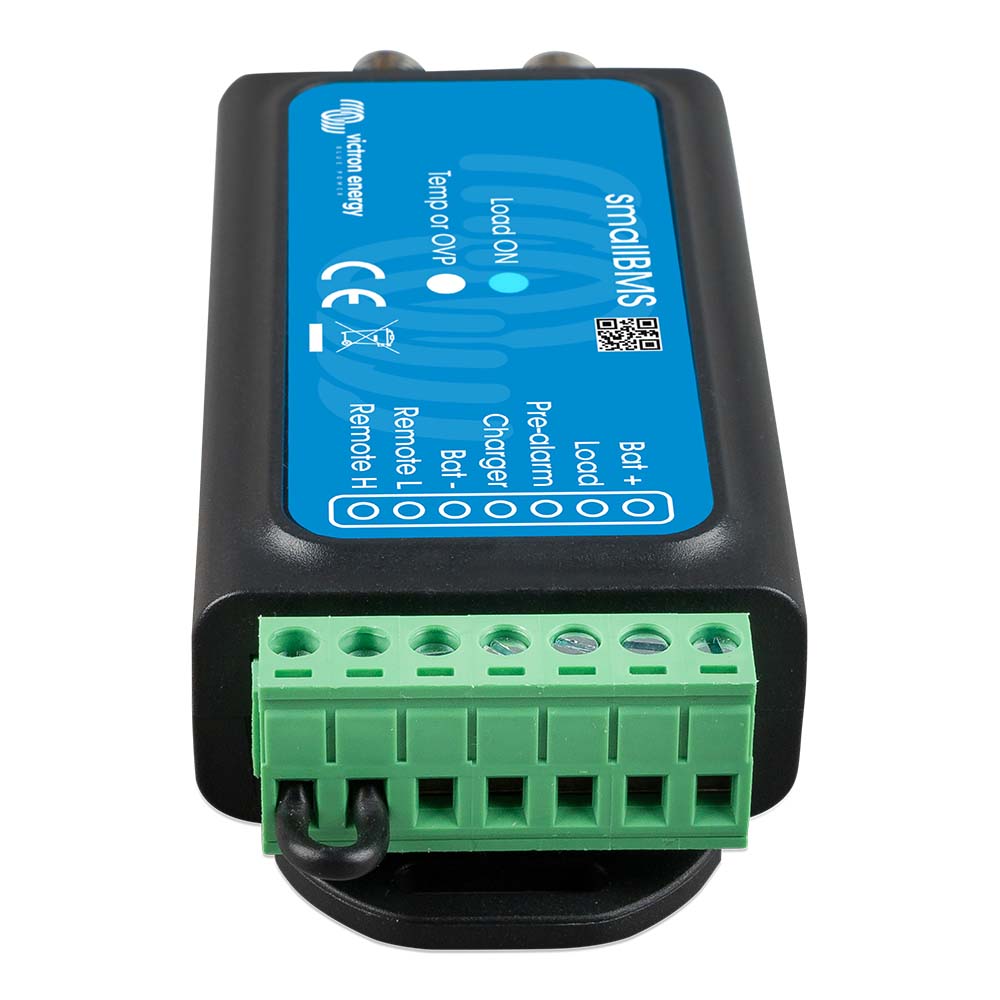

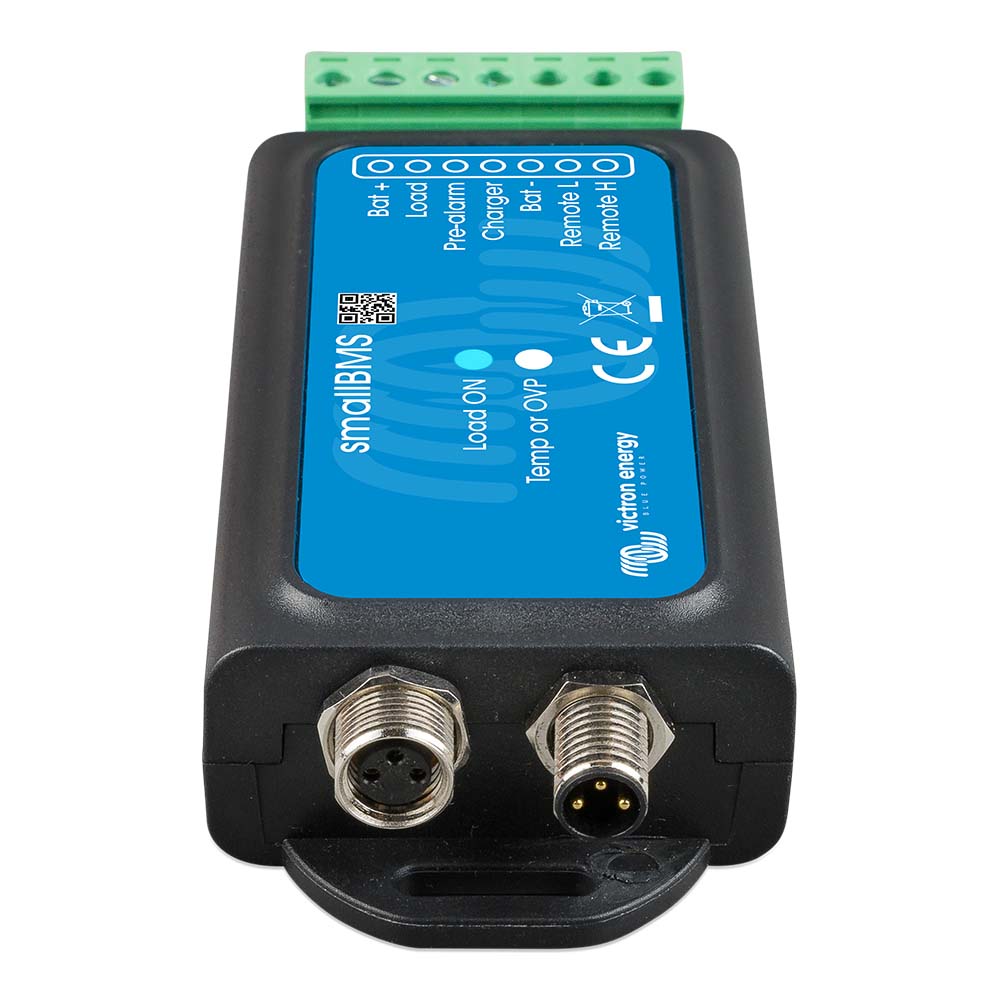

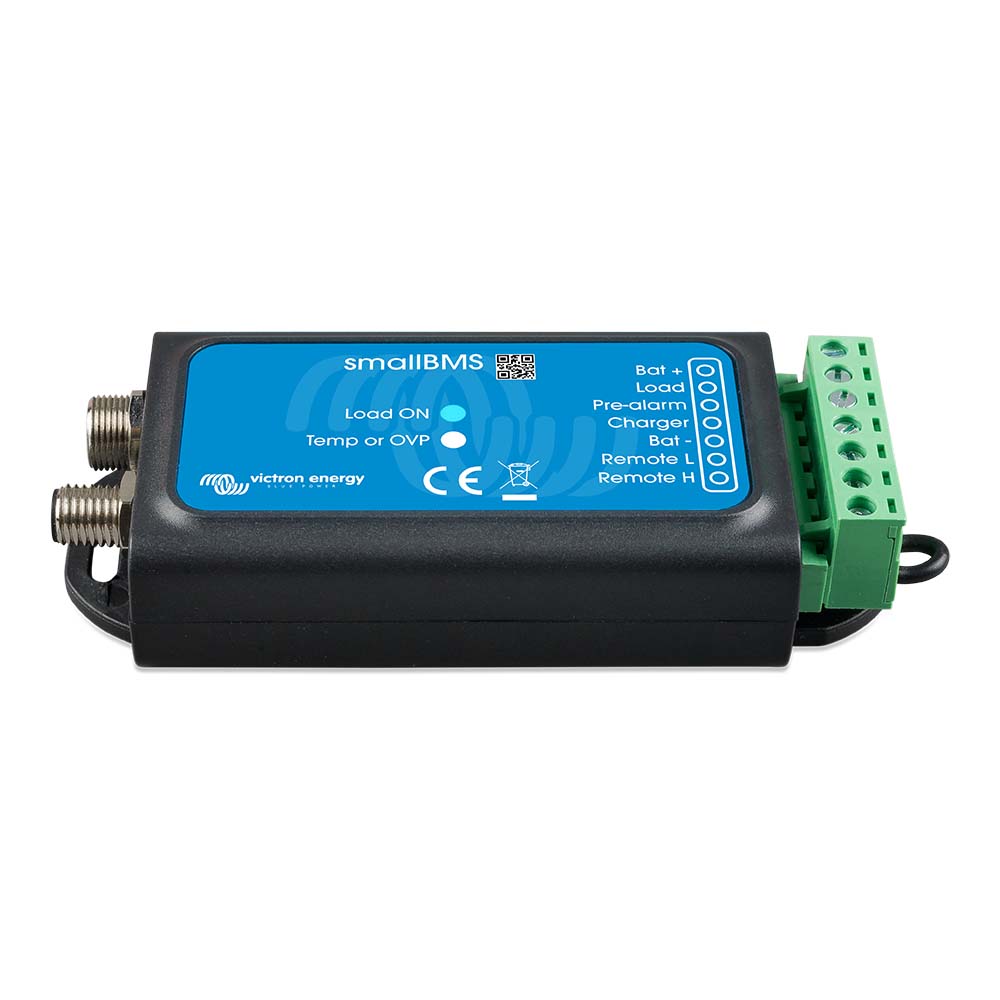

SmallBMS para baterías inteligentes LiFePO4 con M8

Una alternativa sencilla y económica al VE.Bus BMS. El smallBMS puede sustituir al VE.Bus BMS en diversas aplicaciones. Sin embargo, no es compatible con los inversores/cargadores VE.Bus MultiPlus y Quattro, ya que no dispone de interfaz VE.Bus.

El smallBMS está diseñado para baterías Victron Smart LiFePo4 con conectores circulares M8. El smallBMS tiene tres salidas, similares al VE.Bus BMS. Salida de desconexión de carga: La salida de carga es normalmente alta y se mantiene en estado flotante en caso de subtensión en la celda (valor predeterminado: 2,8 V/celda, ajustable en la batería entre 2,6 V y 2,8 V por celda). Corriente máxima: 1 A. La salida de carga no está protegida contra cortocircuitos.

La salida de carga se puede utilizar para controlar:

• Un relé o contactor de alta corriente.
• Encendido o apagado remoto de la entrada de un protector de batería, inversor o convertidor CC-CC u otras cargas.

Salida de prealarma

La salida de prealarma normalmente es flotante y se activa en caso de subtensión inminente en una celda (predeterminada: 3,1 V/celda, ajustable en la batería entre 2,85 V y 3,15 V por celda). Corriente máxima: 1 A (sin protección contra cortocircuitos).

El retraso mínimo entre la prealarma y la desconexión de la carga es de 30 segundos.

Salida de desconexión de carga

La salida del cargador normalmente es alta y se vuelve flotante en caso de sobretensión o sobretemperatura inminente en la celda. Corriente máxima: 10 mA. La salida del cargador no es adecuada para alimentar una carga inductiva, como una bobina de relé.

La salida del cargador se puede utilizar para controlar:

• El encendido y apagado remoto de un cargador
• Un relé Cyrix-Li-Charge
• Un combinador de baterías Cyrix-Li-ct

Entrada de encendido/apagado del sistema

La entrada de encendido/apagado del sistema controla ambas salidas. Cuando están apagadas, ambas salidas flotan libremente, de modo que las cargas y los cargadores se apagan. El sistema de encendido/apagado consta de dos terminales: Remoto L y Remoto H. Se puede conectar un interruptor de encendido/apagado remoto o un contacto de relé entre L y H. Alternativamente, el terminal H se puede conectar al positivo de la batería o el terminal L al negativo de la batería.

Protege sistemas de 12 V, 24 V y 48 V.

Rango de voltaje de funcionamiento: 8 a 70 V DC.

Indicadores LED:

• Carga ON (azul): Salida de carga alta (voltaje de celda >2,8 V, ajustable en la batería).
• Temperatura u OVP (rojo): Salida del cargador en estado flotante (debido a sobretemperatura de la celda (>50 °C), baja temperatura de la celda (<5 °C) o sobrevoltaje de la celda).
