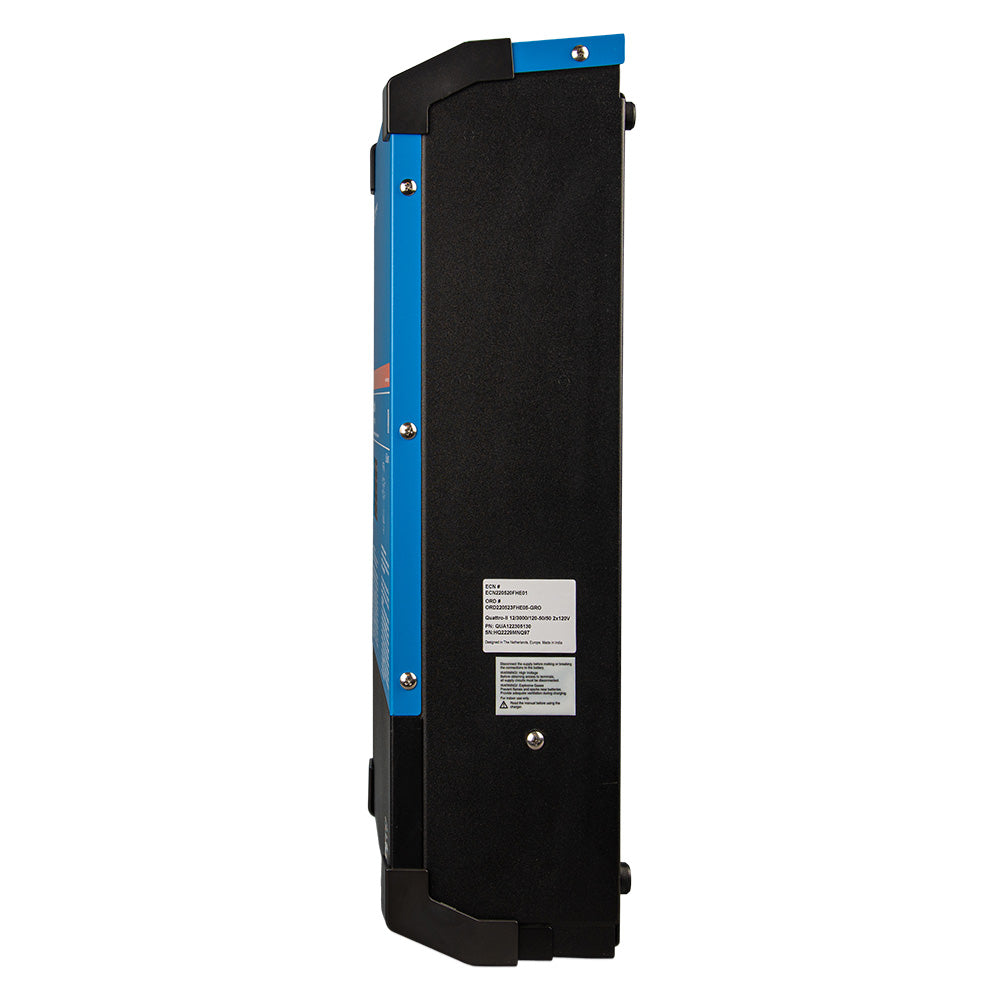

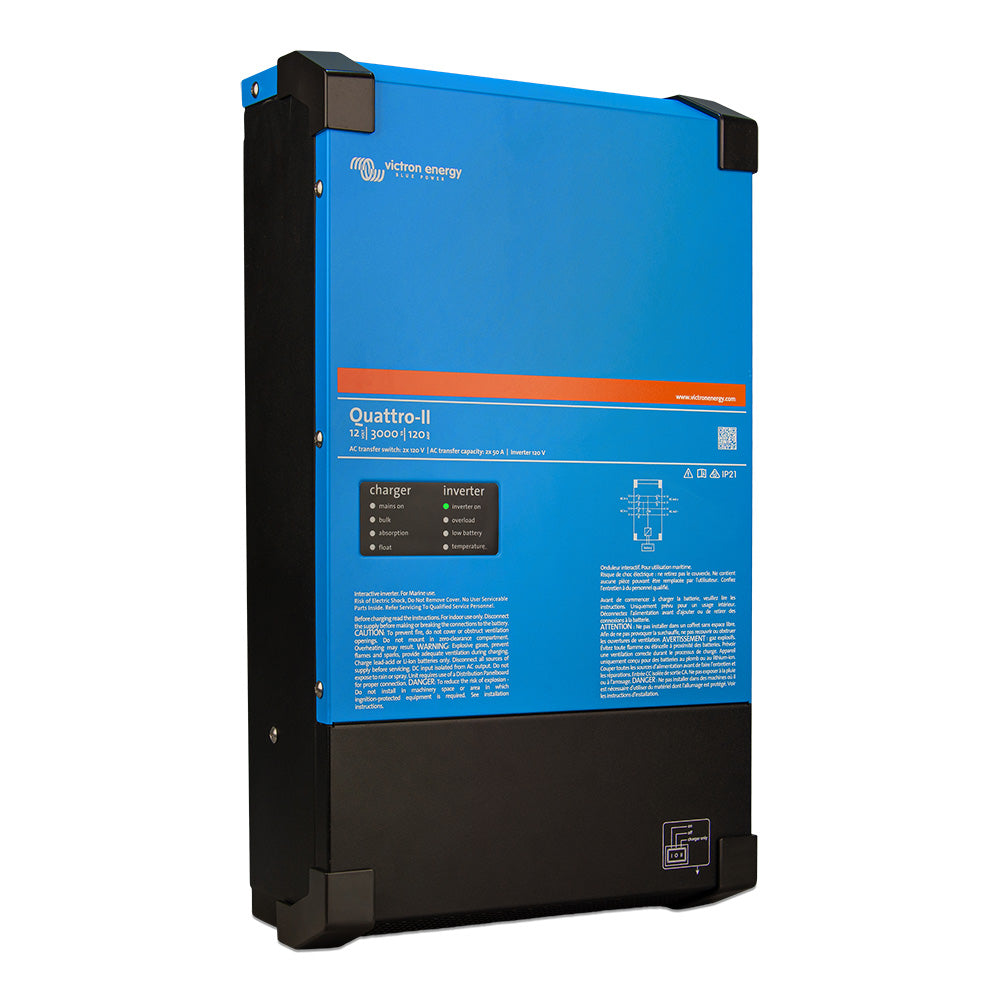

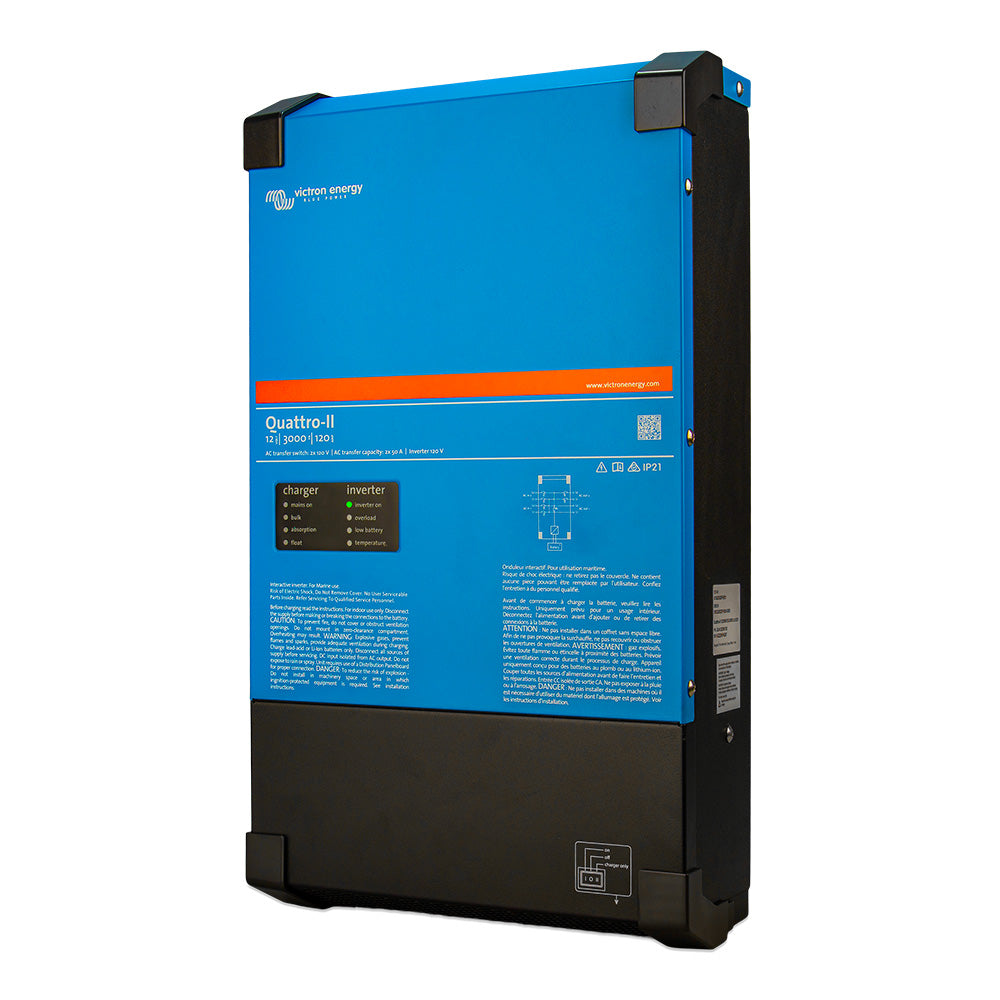

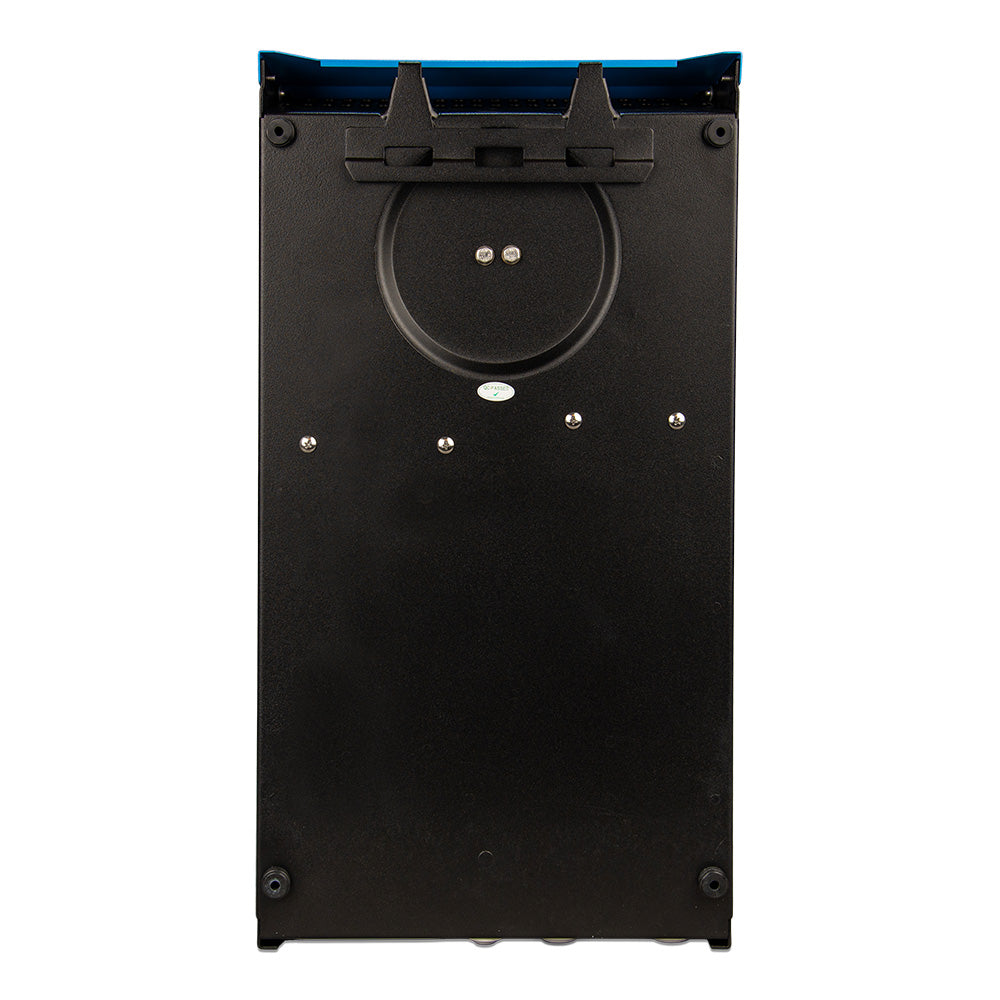

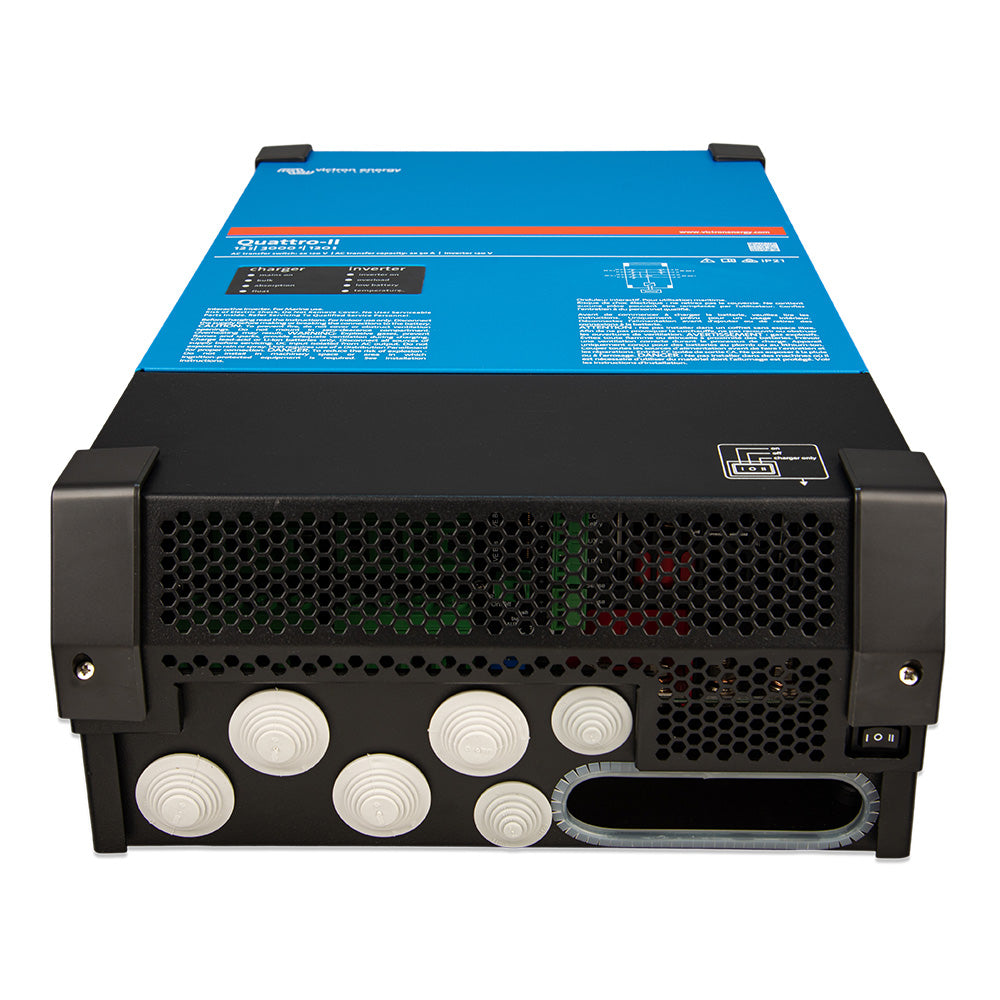

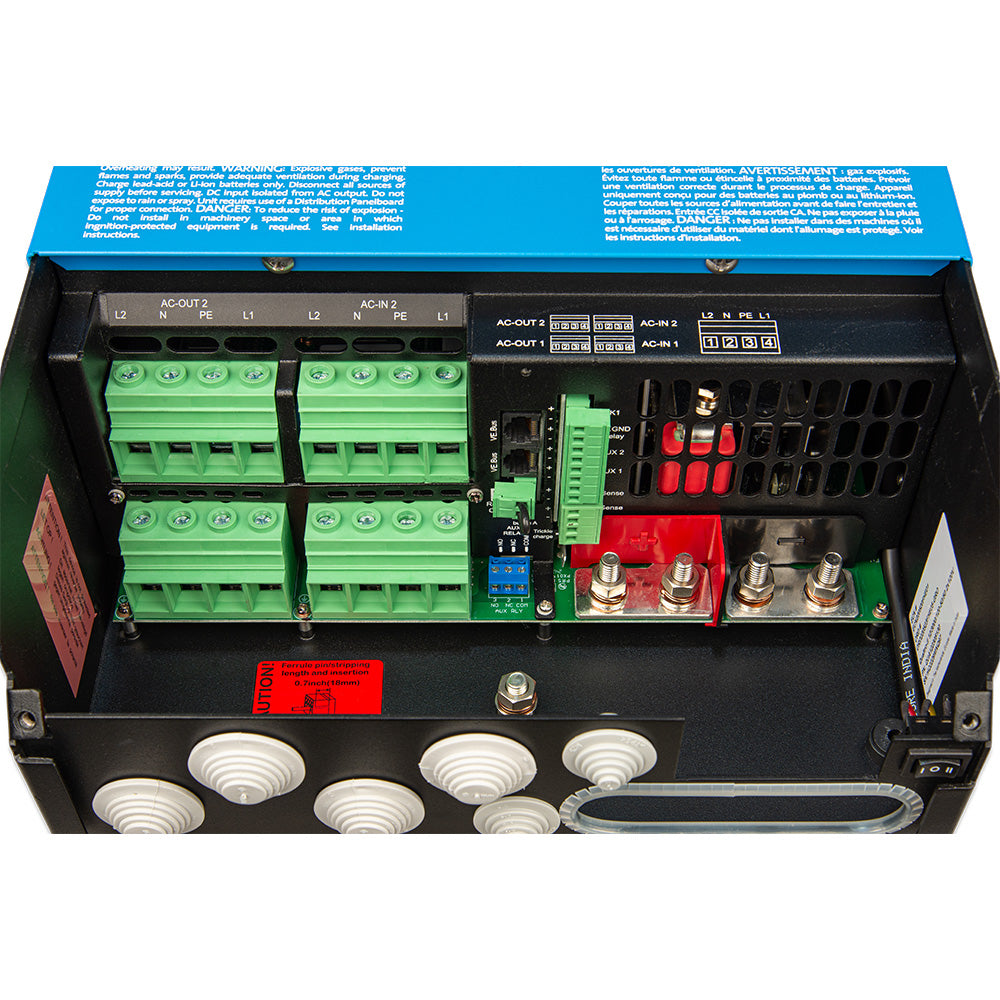

Quattro-II - 24/3000 - 70-50/50 - 2X 120V

Similar al MultiPlus-II 2x120V, el Quattro-II 2x120V es un inversor y cargador combinado, diseñado específicamente para aplicaciones de fase dividida de 50 A y 120/240 V CA estándar de Norteamérica. Además, admite dos entradas de CA y se conecta automáticamente a la fuente activa.

Entrada y salida de 120/240 V, o entrada y salida de 120 V (siempre salida de 120 V cuando está en modo inversor)

Las dos entradas de CA pueden suministrarse desde una fuente de 120/240 V de fase dividida o una fuente monofásica de 120 V. Cuando una de las fuentes de CA está disponible, el Quattro alimentará la CA a su salida. Por lo tanto, la salida reflejará la entrada de CA.

El inversor/cargador se conecta al neutro y a la línea de entrada preferida (L1). Por lo tanto, la energía necesaria para cargar las baterías se obtendrá de L1.

El Quattro cambia al modo inversor cuando no hay fuente de CA disponible. La salida del inversor es monofásica de 120 V. En modo inversor, el Quattro conecta ambas líneas de salida (L1 y L2) para suministrar 120 V CA a las cargas de cada línea.

Por lo tanto, las cargas de 240 V solo se alimentarán cuando el Quattro se alimente mediante una fuente de CA de fase dividida. Esto evita que cargas pesadas, como calentadores de agua o aires acondicionados de 240 V, descarguen la batería.

PowerControl y PowerAssist: Aumento de la capacidad de la red o de un generador

Se puede configurar una corriente máxima de red o generador. El Quattro tendrá en cuenta otras cargas de CA y utilizará el excedente para cargar la batería, evitando así la sobrecarga del generador o la red (función PowerControl).

PowerAssist lleva el principio de PowerControl a una nueva dimensión. Cuando la potencia máxima suele requerirse solo por un periodo limitado, el Quattro compensa la insuficiencia de la alimentación del generador, del pantalán o de la red eléctrica con la energía de la batería. Cuando la carga se reduce, la energía sobrante se utiliza para recargar la batería (disponible solo en la entrada L1).

Dos entradas de CA y dos salidas de CA

El Quattro puede conectarse a dos fuentes de CA independientes, por ejemplo, a la toma de puerto y a un generador, o a dos generadores. El Quattro-II se conectará automáticamente a la fuente activa.

La salida principal tiene función de continuidad. El Quattro asume el suministro a las cargas de 120 V conectadas en caso de fallo de la red o de desconexión de la toma de puerto o del generador. El tiempo de transferencia de la salida L1 es inferior a 18 milisegundos, por lo que los ordenadores y otros equipos electrónicos seguirán funcionando sin interrupciones. El tiempo de transferencia de la salida L2 es mayor: aproximadamente 40 milisegundos.

La segunda salida (auxiliar) solo está activa cuando hay CA disponible en la entrada del Quattro. Se pueden conectar a esta salida cargas que no deberían descargar la batería.

Potencia prácticamente ilimitada gracias al funcionamiento en paralelo y trifásico

Se pueden conectar hasta 6 Quattros en paralelo para lograr una mayor potencia. Además de las conexiones en paralelo, se pueden configurar tres unidades del mismo modelo para salida trifásica. En configuraciones multifásicas, L2 está desactivado en todas las unidades.

Configuración, supervisión y control de sistemas in situ

La configuración se puede modificar en cuestión de minutos con la aplicación VictronConnect o el software VEConfigure (se requiere una computadora o portátil y una interfaz MK3-USB). Dispone de varias opciones de monitorización y control: Cerbo GX, Color Control GX, portátil, computadora, Bluetooth (con el adaptador inteligente VE.Bus opcional), monitor de batería y panel de control digital.

Configuración y monitorización remota

Instale un Cerbo GX u otro producto GX para conectarse a internet. Los datos operativos se pueden almacenar y visualizar en nuestro sitio web VRM (Victron Remote Management) de forma gratuita. Al conectarse a internet, se puede acceder a los sistemas de forma remota y modificar la configuración.

Presupuesto:

• PowerControl y PowerAssist: Sí (en la entrada L1)
• Interruptor de transferencia: 50 A
• Corriente máxima de entrada de CA: 50 A (cada pata)

Especificaciones del inversor:

• Rango de voltaje de entrada de CC: 19-33 V
• Salida en modo inversor: Voltaje de salida: 120 V CA ± 2 % / Frecuencia: 60 Hz ± 0,1 % (1)
• Potencia de salida continua a 25 °C: 3000 VA
• Potencia de salida continua a 25 °C: 2400 W
• Potencia de salida continua a 40 °C: 2200 W
• Potencia de salida continua a 65 °C: 1700 W
• Potencia máxima aparente de alimentación: 2500 VA
• Potencia máxima: 5500 W
• Máxima eficiencia: 94%
• Potencia en carga cero: 11 W
• Potencia de carga cero en modo AES: 8 W
• Potencia de carga cero en modo de búsqueda: 4 W

Especificaciones del cargador:

• Entrada de CA: Fase dividida: 180-280 V CA 45 – 65 Hz / Monofásica: 90-140 V CA 45 – 65 Hz
• Voltaje de carga 'Absorción': 28,8 V
• Voltaje de carga 'flotante': 27,6 V
• Modo de almacenamiento: 26,4 V
• Corriente máxima de carga de la batería: 70 A
• Sensor de temperatura de la batería: Sí

Especificaciones generales:

• Salida auxiliar: 50 A (cada pata)
• Sensor de corriente CA externo (opcional): 100 A
• Relé programable: Sí
• Protección: a – g
• Puerto de comunicación VE.Bus: para operación en paralelo y trifásica, monitoreo remoto e integración de sistemas
• Puerto de comunicaciones de propósito general: Sí, 2x
• Encendido y apagado remoto: Sí
• Rango de temperatura de funcionamiento: -40 a +65 °C (-40 -150 °F) Refrigeración asistida por ventilador
• Humedad (sin condensación): Máx. 95%

Especificaciones del gabinete:

• Material y color: Acero, azul RAL 5012
• Categoría de protección: IP22
• Conexión de la batería: 2 pernos M8
• Conexión de 120/240 V CA: terminales de tornillo de 21 mm² (4 AWG)
• Peso: 22,5 kg / (50 lb)
• Dimensiones (alto x ancho x fondo): 579 x 319 x 168 mm / (23 x 13 x 7 pulgadas)

Normas:

• Seguridad: EN-IEC 60335-1, EN-IEC 60335-2-29
• Emisión, inmunidad: EN 55014-1, EN 55014-2, EN-IEC 61000-3-2, EN-IEC 61000-3-3, IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3
• Se puede ajustar a 50 Hz
• Clave de protección: Cortocircuito de salida, sobrecarga, voltaje de batería demasiado alto, voltaje de batería demasiado bajo, temperatura demasiado alta, 120 V CA en la salida del inversor, ondulación del voltaje de entrada demasiado alta
• Carga no lineal, factor de cresta 3:1.
• Hasta 75 grados F / 25 grados C de temperatura ambiente
• Se apaga cuando no hay ninguna fuente de CA externa disponible.
• Relé programable que puede configurarse, por ejemplo, para alarma general, subtensión de CC o función de arranque/parada de grupo electrógeno: Clasificación de CA: 120 V CA/4 A/ Clasificación de CC: 4 A hasta 35 CC, 1 A hasta 60 V CC
• Úselo, por ejemplo, para comunicarse con un BMS de batería de litio.

Presupuesto:

• Voltaje de entrada del inversor: 13-33
• Voltaje de salida del inversor: 120v
• Dimensiones de la caja: 11" de alto x 17" de ancho x 27" de largo Peso: 55,9 libras
• Código postal: 8719076057376
