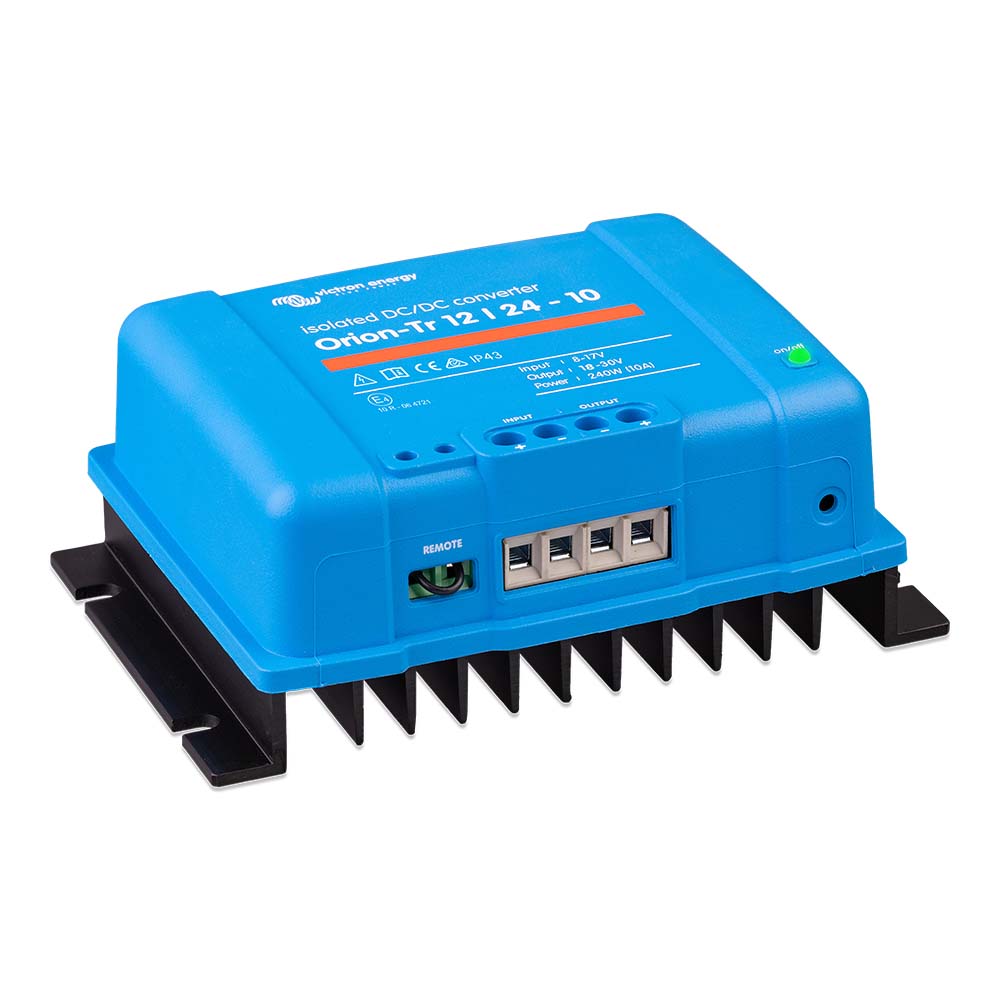

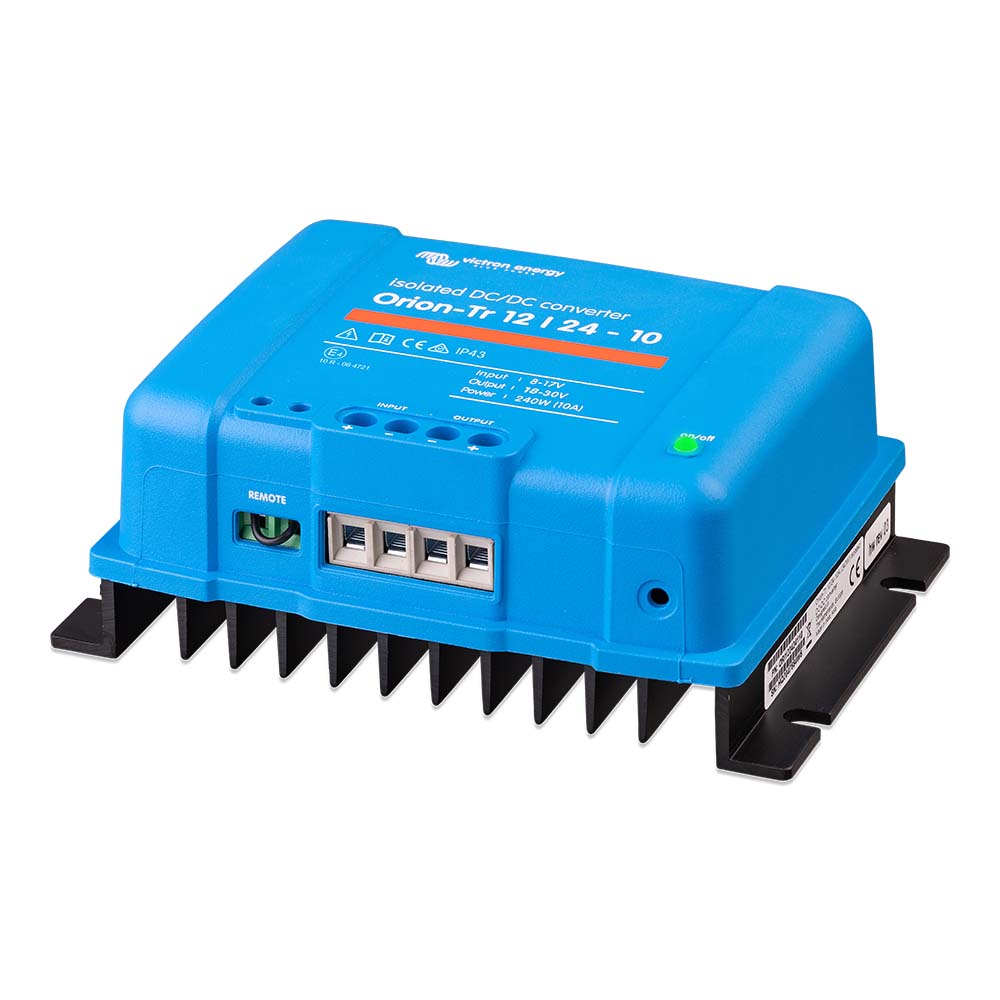

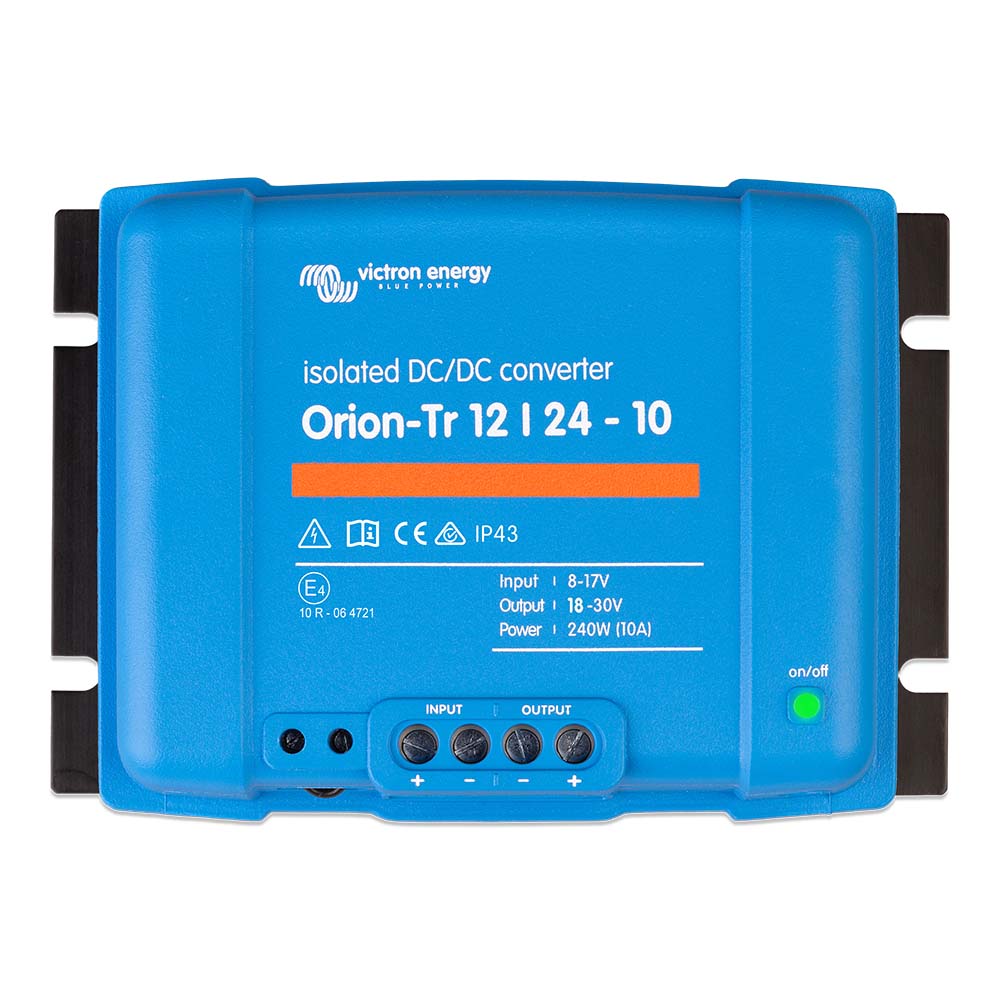

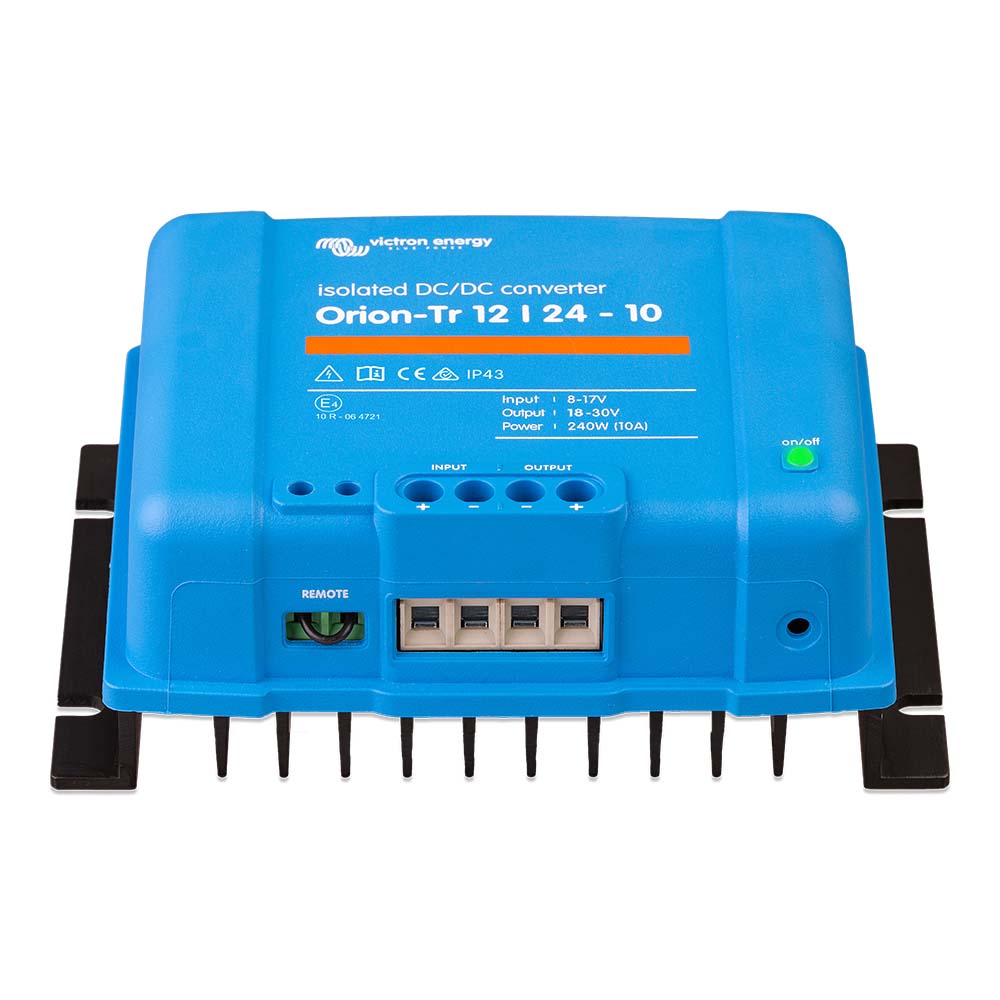

Convertidor CC-CC aislado Orion-TR 12/24-10 A (240 W)

Modelo aislado: cables de entrada y salida (-) separados

Terminal de encendido y apagado remoto

El terminal de encendido/apagado remoto elimina la necesidad de un interruptor de alta corriente en el cableado de entrada. El encendido/apagado remoto puede operarse con un interruptor de baja potencia o, por ejemplo, con el interruptor de marcha/parada del motor.

Todos los modelos son a prueba de cortocircuitos y se pueden conectar en paralelo para aumentar la corriente de salida.

Se puede conectar un número ilimitado de unidades en paralelo.

Protegido contra altas temperaturas

La corriente de salida se reducirá a temperaturas ambiente elevadas.

Protección IP43

Cuando se instala con los terminales de tornillo orientados hacia abajo.

Terminales de tornillo

No se necesitan herramientas especiales para la instalación.

Fusible de entrada (no reemplazable)

Solo en modelos con entrada de 12 V y 24 V.

Voltaje de salida ajustable

No está diseñado para cargar la batería (considere usar un Orion-Tr Smart para cargar la batería).

Presupuesto:

• Rango de voltaje de entrada: 8-17 V
• Apagado por bajo voltaje: 7 V
• Reinicio por bajo voltaje: 7,5 V
• Voltaje de salida nominal: 12,2 V
• Rango de ajuste de voltaje de salida: 10-15 V
• Tolerancia de voltaje de salida: +/- 0,2 V
• Ruido de salida: 2 mV rms
• Corriente de salida continua a voltaje de salida nominal y 40 grados C: 10 A
• Corriente de salida máxima (10 S) a voltaje de salida nominal: 15 A
• Corriente de salida de cortocircuito: 25 A
• Potencia de salida continua a 25 °C: 280 W
• Potencia de salida continua a 40 grados C: 240 W
• Eficiencia: 88 %
• Corriente de entrada sin carga (2): < 100 mA
• Consumo de corriente: < 200 uA cuando se deshabilita a través de su puerto remoto
• Aislamiento galvánico: 200 VCC entre entrada, salida y carcasa.
• Rango de temperatura de funcionamiento: -20 a +55 grados C (reducción del 3 % por cada °C por encima de 40 °C)
• Humedad: Máx. 95 % sin condensación
• Conexión de CC: terminales de tornillo
• Sección transversal máxima del cable: 16 mm² AWG6
• Peso: 1,3 kg (3 lb)
• Dimensiones (alto x ancho x profundidad): 130 x 186 x 70 mm (5,1 x 7,3 x 2,8 pulgadas)
• Normas de seguridad: EN 60950
• Emisión: EN 61000-6-3, EN 55014-1
• Estándares de inmunidad: EN 61000-6-2, EN 61000-6-1, EN 55014-2
• Normas de la Directiva de Automoción: ECE R10-5
