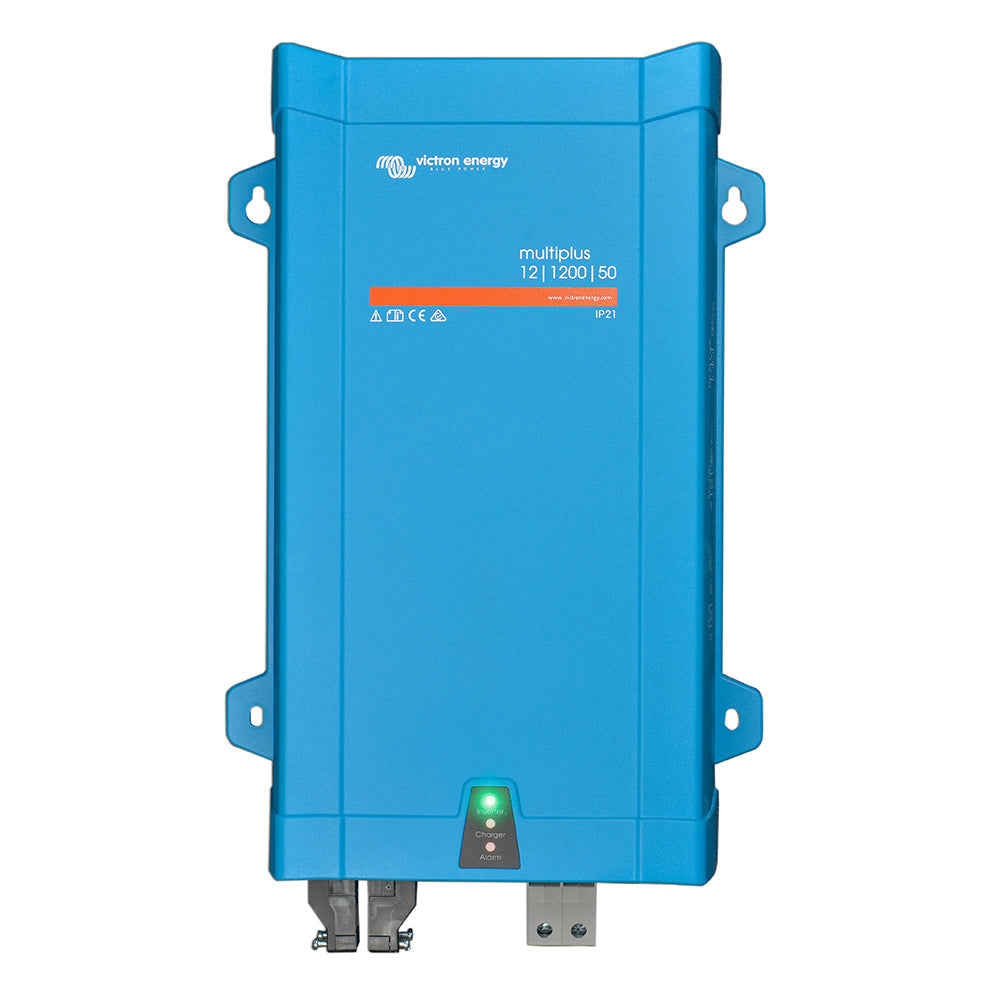

MultiPlus 12/1200 - 50-16 - 120V - VE. Autobús

El MultiPlus es un potente inversor de onda sinusoidal pura, un sofisticado cargador de baterías con tecnología de carga adaptativa y un interruptor de transferencia de CA de alta velocidad, todo en una carcasa compacta. Además de estas funciones principales, el MultiPlus cuenta con varias características avanzadas, como se describe a continuación.

Operación en paralelo y capacidad trifásica

Se pueden conectar hasta seis Multis en paralelo para lograr una mayor potencia. Además de la conexión en paralelo, se pueden configurar tres unidades para salida trifásica.

PowerControl - Cómo gestionar la energía limitada del generador, del puerto o de la red eléctrica

Con el Panel de Control Multi, se puede configurar una corriente máxima del generador o de la toma de tierra. El MultiPlus tendrá en cuenta otras cargas de CA y utilizará el excedente para la carga, evitando así la sobrecarga del generador o de la toma de tierra.

PowerAssist: Aumento de la capacidad de la energía de la costa o del generador

Esta función lleva el principio de PowerControl a otro nivel. Permite a MultiPlus complementar la capacidad de la fuente alternativa. Cuando la potencia máxima suele requerirse solo por un periodo limitado, MultiPlus se asegurará de que la energía insuficiente del puerto o del generador se compense inmediatamente con la energía de la batería. Al reducirse la carga, la energía sobrante se utiliza para recargar la batería.

Cargador adaptativo de cuatro etapas y carga de batería de doble banco

La salida principal proporciona una carga potente al sistema de baterías mediante un software avanzado de carga adaptativa. Este software ajusta el proceso automático de tres etapas para adaptarlo al estado de la batería y añade una cuarta etapa para largos periodos de carga de flotación. El proceso de carga adaptativa se describe con más detalle en la ficha técnica del cargador y en el sitio web de Victron, en la sección "Información técnica". Además, el MultiPlus cargará una segunda batería mediante una salida de carga lenta independiente, diseñada para la batería de arranque del motor principal o del generador.

Alta potencia de arranque

Es necesario para arrancar cargas de alta entrada, como convertidores de potencia para lámparas LED, lámparas halógenas o herramientas eléctricas.

Modo de búsqueda

Cuando el modo de búsqueda está activado, el consumo de energía del inversor en vacío se reduce aproximadamente un 70 %. En este modo, el Multi, al funcionar en modo inversor, se apaga en vacío o con muy poca carga y se enciende cada dos segundos durante un breve periodo. Si la corriente de salida supera un nivel establecido, el inversor continúa funcionando. De lo contrario, se apaga de nuevo.

Relé programable

De forma predeterminada, el relé programable está configurado como relé de alarma, es decir, el relé se desactivará en caso de una alarma o una prealarma (inversor casi demasiado caliente, ondulación en la entrada casi demasiado alta, voltaje de la batería casi demasiado bajo).

Encendido/apagado remoto/cargador encendido

Conector de tres polos.

Configuración, supervisión y control del sistema in situ

Tras la instalación, el MultiPlus está listo para funcionar. Algunos ajustes se pueden modificar con interruptores DIP. Modelos de 500/800/1200 VA: interruptor remoto/tensión de carga de la batería/frecuencia del inversor/modo de búsqueda. Modelos de 1600/2000 VA: tensión de carga de la batería/modo de búsqueda. Para más ajustes, utilice VE-Config o la llave VE.Bus Smart.

Configuración y monitorización remota

Instale un Cerbo GX u otro producto GX para conectarse a internet. Los datos operativos se pueden almacenar y visualizar en el sitio web VRM (Victron Remote Management) de Victron, de forma gratuita. Al conectarse a internet, se puede acceder a los sistemas de forma remota y modificar la configuración.

Presupuesto:

• Control de potencia: Sí
• Asistencia eléctrica: Sí
• Interruptor de transferencia (A): 16

Especificaciones del inversor:

• Rango de voltaje de entrada (V CC): 9,5 – 17 V
• Voltaje de salida: 120 VCA, ± 2%
• Potencia de salida continua a 25 °C (VA): 1200
• Potencia de salida continua a 25 °C (W): 1000
• Potencia de salida continua a 40 °C (W): 900
• Potencia de salida continua a 65 °C (W): 600
• Potencia máxima (W): 2400
• Eficiencia máxima (%): 93
• Potencia en carga cero (W): 13
• Potencia en carga cero en modo de búsqueda (W): 4

Especificaciones del cargador:

• Rango de voltaje de entrada de CA 95 - 140 V
• Rango de frecuencia de entrada de CA: 55-66 Hz
• Absorción de voltaje de carga (V CC): 14,4
• Voltaje de carga flotante (V CC): 13,8
• Modo de almacenamiento (V CC): 13,2
• Corriente de carga de la batería doméstica (A): 50
• Corriente de carga de la batería de arranque (A): 1
• Sensor de temperatura de la batería: Sí

Especificaciones generales:

• Relé programable: Sí (1x)
• Protección: a - g
• Puerto de comunicación VE.Bus: para operación en paralelo y trifásica, monitoreo remoto e integración del sistema (se requiere divisor RJ45 ASS030065510 para modelos de 500/800/1200 VA)
• Encendido y apagado remoto: solo encendido/apagado/cargador
• Interruptores DIP: Sí
• Fusible de CC interno: 200 A
• Rango de temperatura de funcionamiento: -40 - +65 °C / -40 a 150 °F (refrigeración asistida por ventilador), humedad (sin condensación) máxima del 95 %

Especificaciones del gabinete:

• Características comunes: Material y color: aluminio (azul RAL 5012) / Categoría de protección: IP 21
• Conexión de batería: 35 mm²
• Conexión de CA: conector G-ST18i
• Peso: 8,2 kg (18,1 libras)
• Dimensiones (alto x ancho x profundidad): 406 x 250 x 100 mm / 15,98 x 9,84 x 3,94 pulgadas.

Normas:

• Seguridad: EN-IEC 60335-1, EN-IEC 60335-2-29, EN 62109-1
• Emisión, inmunidad: EN 55014-1, EN 55014-2, EN-IEC 61000-3-2, EN-IEC 61000-3-3, IEC 61000-6-1, IEC 61000-6-2, IEC 61000-6-3
• Directiva de automoción: ECE R10-5
• Protección: Cortocircuito de salida, Sobrecarga, Voltaje de batería demasiado alto, Voltaje de batería demasiado bajo, Temperatura demasiado alta, 230 VCA en la salida del inversor, Ondulación del voltaje de entrada demasiado alta
• Carga no lineal, factor de cresta 3:1
• Hasta 25°C de temperatura ambiente
• Relé programable configurable para: alarma general, subtensión de CC o señal de arranque/parada del generador. Tensión CA: 4 A a 120 V. Tensión CC: 4 A hasta 35 V, 1 A hasta 60 V.
• Para el funcionamiento en paralelo y trifásico se necesita un divisor RJ45 ASS030065510.
• Seleccione el comportamiento remoto, los voltajes de carga de la batería y/o el modo de búsqueda
