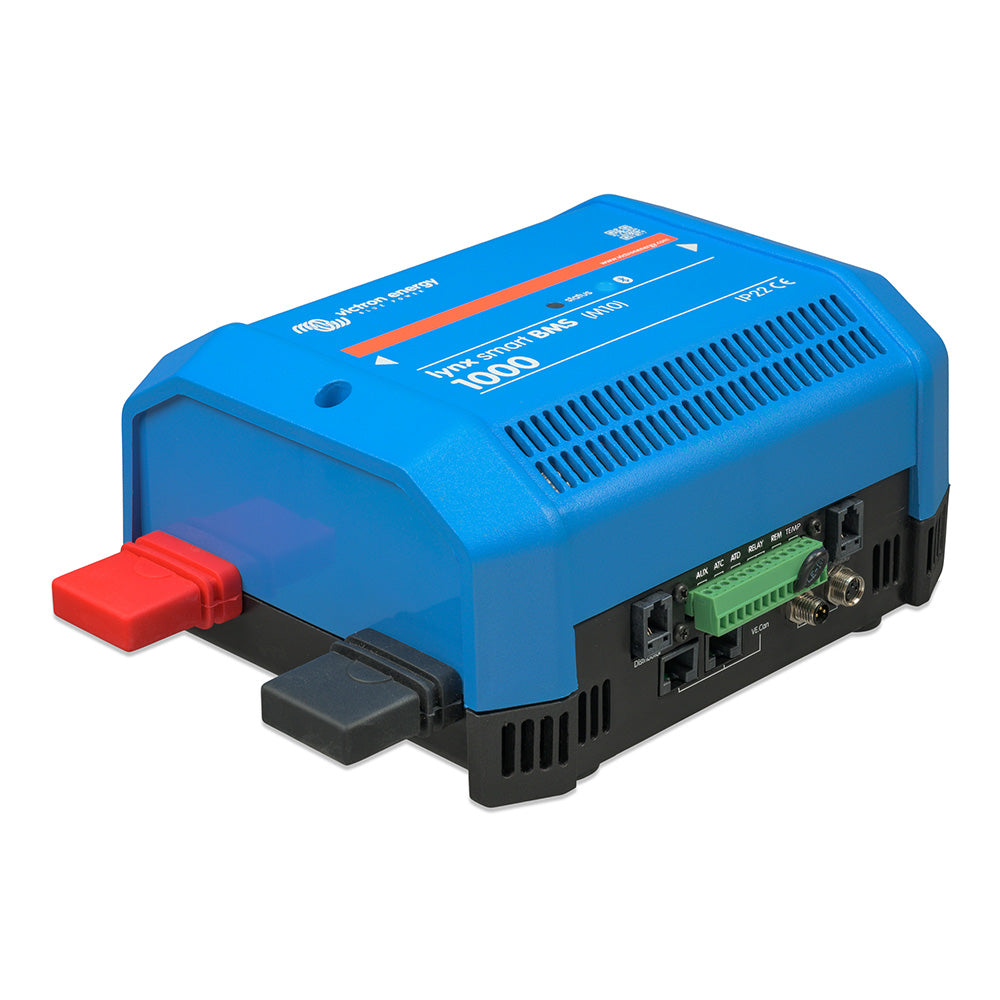

Sistema de gestión de baterías Lynx Smart BMS 1000 para baterías inteligentes de litio

Lynx Smart BMS es un sistema de gestión de baterías (BMS) dedicado para las baterías inteligentes Victron Lithium Battery. Estas baterías son de fosfato de hierro y litio (LiFePO₄) y están disponibles en 12,8 V o 25,6 V en diversas capacidades. Pueden conectarse en serie, en paralelo y en serie/paralelo, lo que permite crear un banco de baterías para voltajes de sistema de 12 V, 24 V o 48 V. El número máximo de baterías en un sistema es de 20, lo que resulta en un almacenamiento máximo de energía de 84 kWh en un sistema de 12 V y hasta 102 kWh en un sistema de 24 V¹) y 48 V¹).

De los diversos sistemas BMS disponibles, el Lynx Smart BMS es la opción más completa y con más funciones, y se integra a la perfección con el sistema Lynx Distributor. Este modelo es una versión de 1000 A (M10).

Contactor incorporado de 1000 A

El contactor actúa como un sistema de seguridad secundario para proteger la batería en caso de que los controles primarios (ATC, ATD y/o DVCC) no deshabiliten las cargas y/o cargadores cuando sea necesario y también es adecuado como un interruptor de sistema principal controlable de forma remota.

Circuito de precarga

Además del contactor, un circuito de precarga incorporado evita corrientes de entrada elevadas cuando se conecta una carga capacitiva como un MultiPlus/Quattro u otro inversor, eliminando la necesidad de precarga externa.

Monitoreo y control

Monitoree y controle el BMS por Bluetooth con la aplicación VictronConnect o un dispositivo GX como un Cerbo GX y el Portal VRM. Un monitor de batería integrado, con un funcionamiento similar al de otros monitores de batería de Victron Energy, proporciona datos como el estado de carga, el voltaje, la corriente, datos históricos, información de estado y más en tiempo real y con lectura instantánea, incluso sin necesidad de conectarse al BMS, lo que permite un diagnóstico rápido.

Control de lazo cerrado DVCC así como contactos ATC/ATD

Los inversores/cargadores y cargadores solares Victron compatibles se controlan automáticamente mediante un dispositivo GX conectado y un DVCC. Los contactos ATC/ATD pueden utilizarse para controlar otros cargadores y cargas con un puerto de encendido/apagado remoto.

Relé programable

El relé puede utilizarse como relé de alarma (combinado con la prealarma) o para controlar un alternador mediante su regulador externo (cable de encendido). En el modo ATC del alternador, el relé solo se activa cuando el contactor está cerrado. El contacto ATC del alternador se abre primero y, a continuación, el contactor, con un retraso de 2 segundos. Estos 2 segundos garantizan que el alternador se apague antes de que la batería se desconecte del sistema.

Terminal AUX

La ventaja de la fuente de alimentación auxiliar integrada (1,1 A a la tensión del sistema) es que suministra energía a cargas específicas (por ejemplo, un dispositivo GX) después de que el BMS las haya apagado en caso de baja tensión de celda. Si no se detecta tensión de carga en 5 minutos, el BMS, incluida la conexión AUX, se apaga.

Comunicación de datos VE.Can y NMEA 2000

VE.Can facilita la conexión (cable de red RJ45 estándar) y la comunicación con un dispositivo GX. Dado que el protocolo CANbus se basa en NMEA 2000 (y J1939), es fácil de integrar en una red marina y alimentar con datos un MFD marino (requiere un cable macho micro-C de VE.Can a NMEA 2000).

Monitoreo de fusibles del distribuidor Lynx

Lea el estado del fusible y reciba una alarma en caso de que se funda. Lynx Smart BMS monitoriza hasta 4 distribuidores Lynx conectados y sus fusibles mediante VictronConnect o un dispositivo GX. 1) Para reducir el tiempo de equilibrado necesario, recomendamos usar tantas baterías diferentes en serie como sea posible para la aplicación. Los sistemas de 24 V se construyen mejor con baterías de 24 V y un sistema de 48 V.

Este sistema contiene los siguientes componentes:

• Distribuidor Lynx con 2 baterías inteligentes de iones de litio fusionadas en paralelo.
• Lynx Smart BMS con BMS, contactor y monitor de batería
• Un segundo distribuidor Lynx proporciona conexiones con fusibles para inversores/cargadores, cargas y cargadores (se pueden agregar módulos adicionales si se necesitan más conexiones)
• Un Cerbo GX (u otro dispositivo GX) para leer los datos de Lynx Smart BMS y Lynx Distributor.

Especificaciones de potencia:

• Rango de voltaje de la batería: 9 – 60 VCC
• Voltaje máximo de entrada: 75 VCC
• Voltajes del sistema admitidos: 12, 24 o 48 V
• Protección contra polaridad inversa: No
• Contactor de seguridad principal. Corriente nominal continua: 1000 A continua.
• Contactor de seguridad principal. Corriente máxima nominal: 1200 A durante 5 minutos.
• Consumo de energía en modo apagado: 0,3 mA para todos los voltajes del sistema
• Consumo de energía en modo de espera: aproximadamente 0,6 W (50 mA a 12 V)
• Consumo de energía en modo ON: Aprox. 2,6 W (217 mA a 12 V) dependiendo del estado de los relés
• Aproximadamente 4,2 W (350 mA a 12 V) dependiendo del estado de los relés
• Resistencia de carga mínima para precarga: 10 Ω y más para sistemas de 12 V, 20 Ω y más para sistemas de 24 V y 48 V
• Corriente nominal máxima de salida AUX: 1,1 A continua, protegida por fusible reiniciable
• Puerto de carga con corriente nominal máxima: 0,5 A a 60 VCC, protegido por un fusible reiniciable
• Puerto de descarga permitida. Corriente nominal máxima: 0,5 A a 60 VCC, protegida por un fusible reiniciable.
• Relé de alarma (SPDT) Corriente nominal máxima: 2 A a 60 VCC

Conexiones:

• Barra colectora: M10 (Par de apriete: 17 Nm)
• VE.Can: RJ45
• E/S: Multiconector extraíble con terminales de tornillo
• Cables BTV de batería: Conector circular macho y hembra de 3 polos con anillo de tornillo M8 Se pueden conectar hasta 20 baterías en un sistema Monitoreo de fusibles del distribuidor Lynx (hasta 4 módulos) RJ10 (el cable se envía con cada distribuidor Lynx)

Especificaciones físicas:

• Material de la carcasa: ABS
• Dimensiones del gabinete (alto x ancho x profundidad): 230 x 180 x 100 mm
• Peso de la unidad: 2,7 kg
• Material de la barra colectora: cobre estañado
• Dimensiones de la barra colectora (alto x ancho): 8 x 30 mm

Especificaciones ambientales:

• Rango de temperatura de funcionamiento: -40 °C a +60 °C
• Rango de temperatura de almacenamiento: -40 °C a +60 °C
• Humedad Máx.: 95 % (sin condensación)
• Clase de protección: IP22

Normas

• Seguridad: EN-IEC 63000:2018
• CEM: EN-IEC 61000-6-3:2007/A1:2011/AC:2012
• Sistema de gestión de calidad: NEN-EN-ISO 9001:2015
