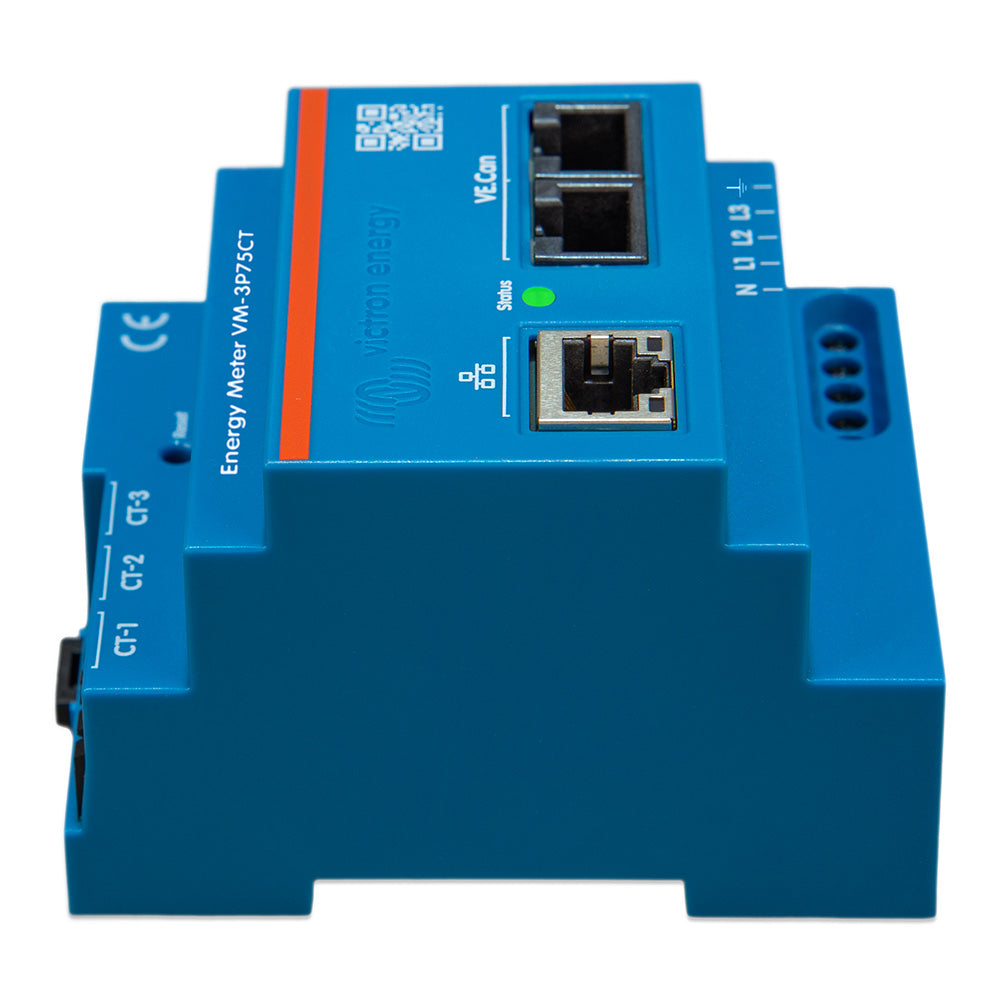

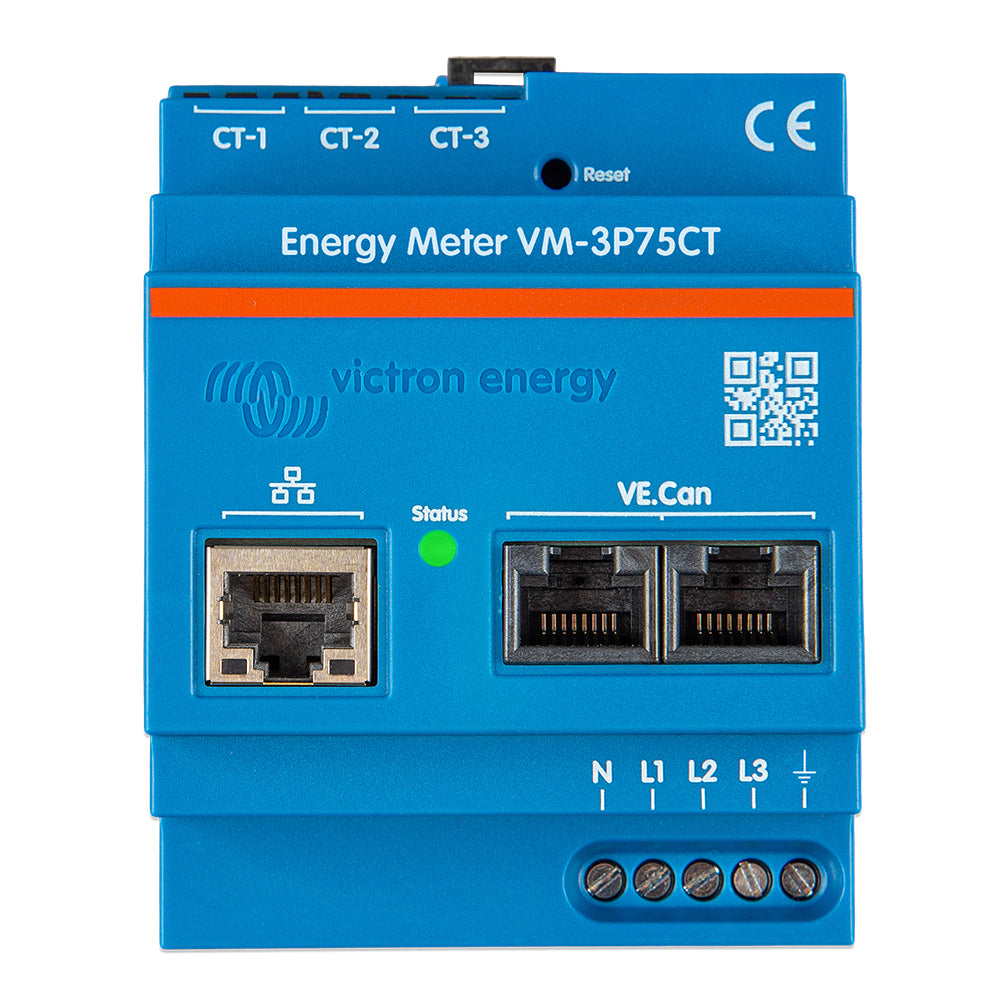

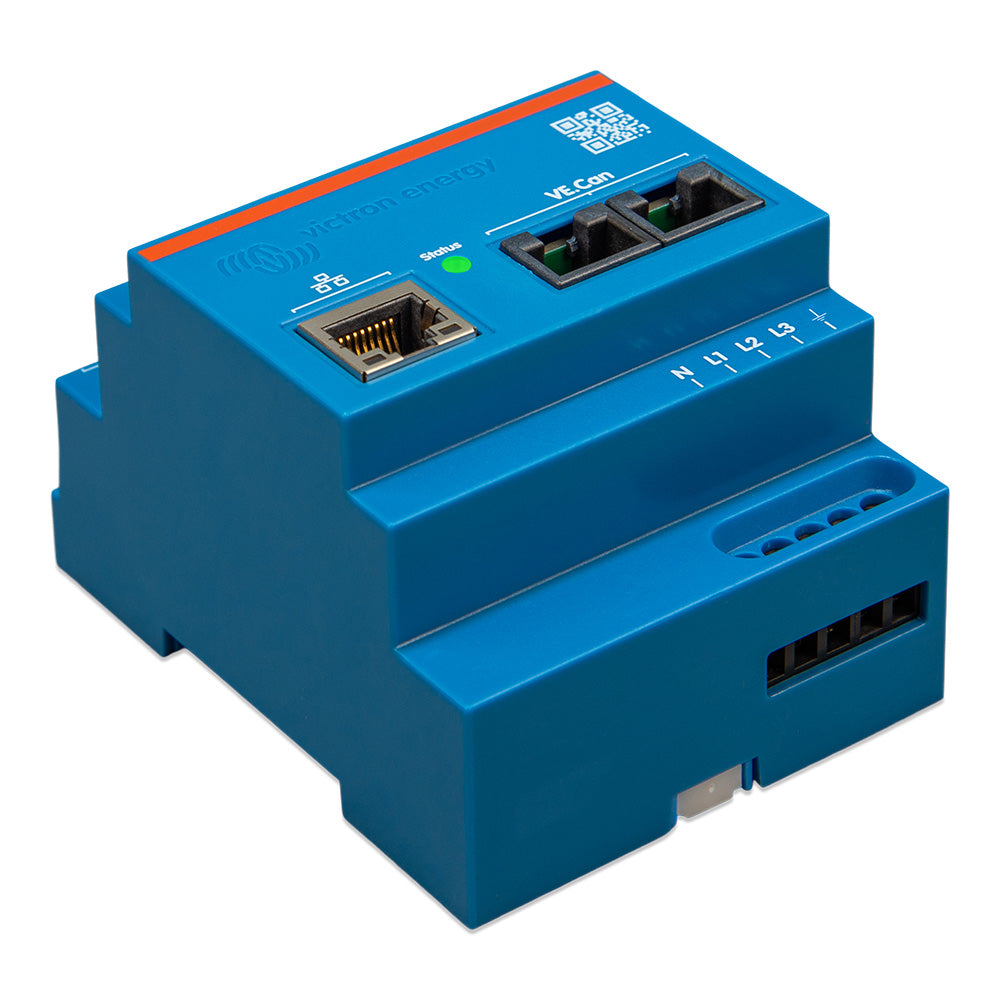

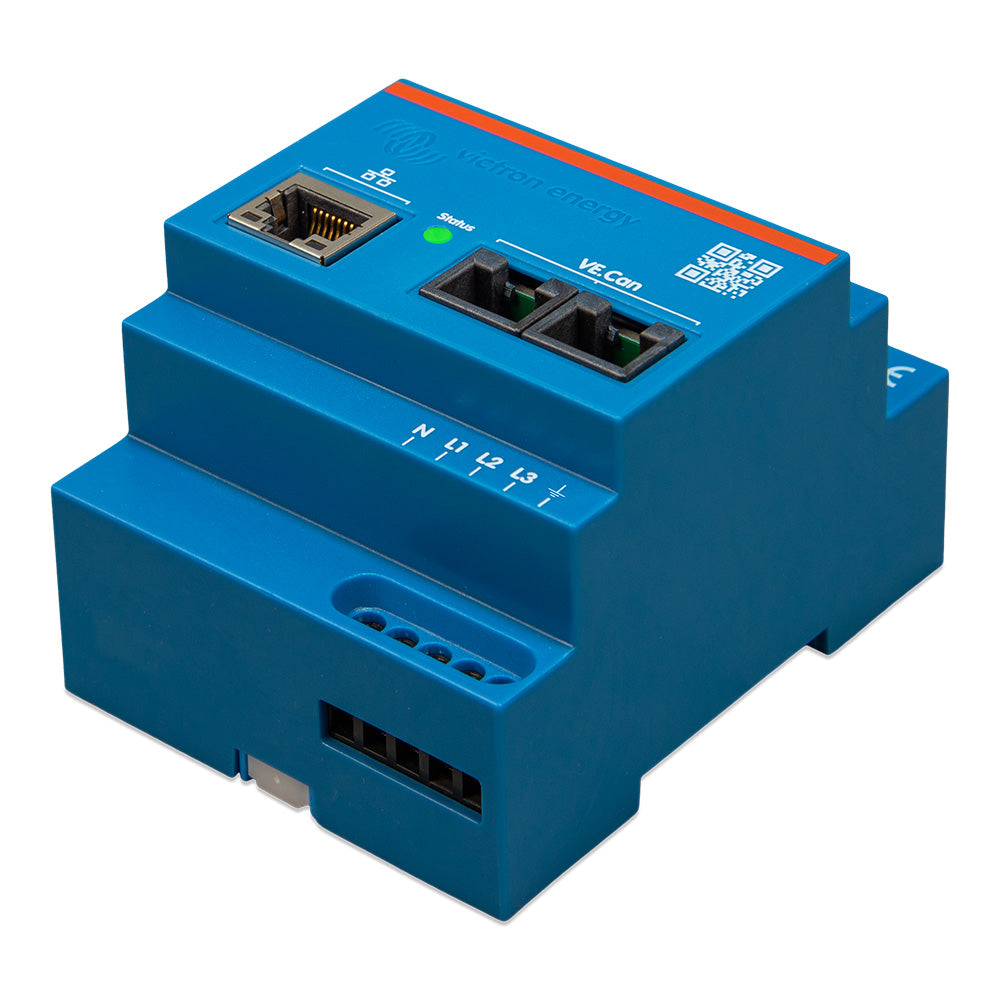

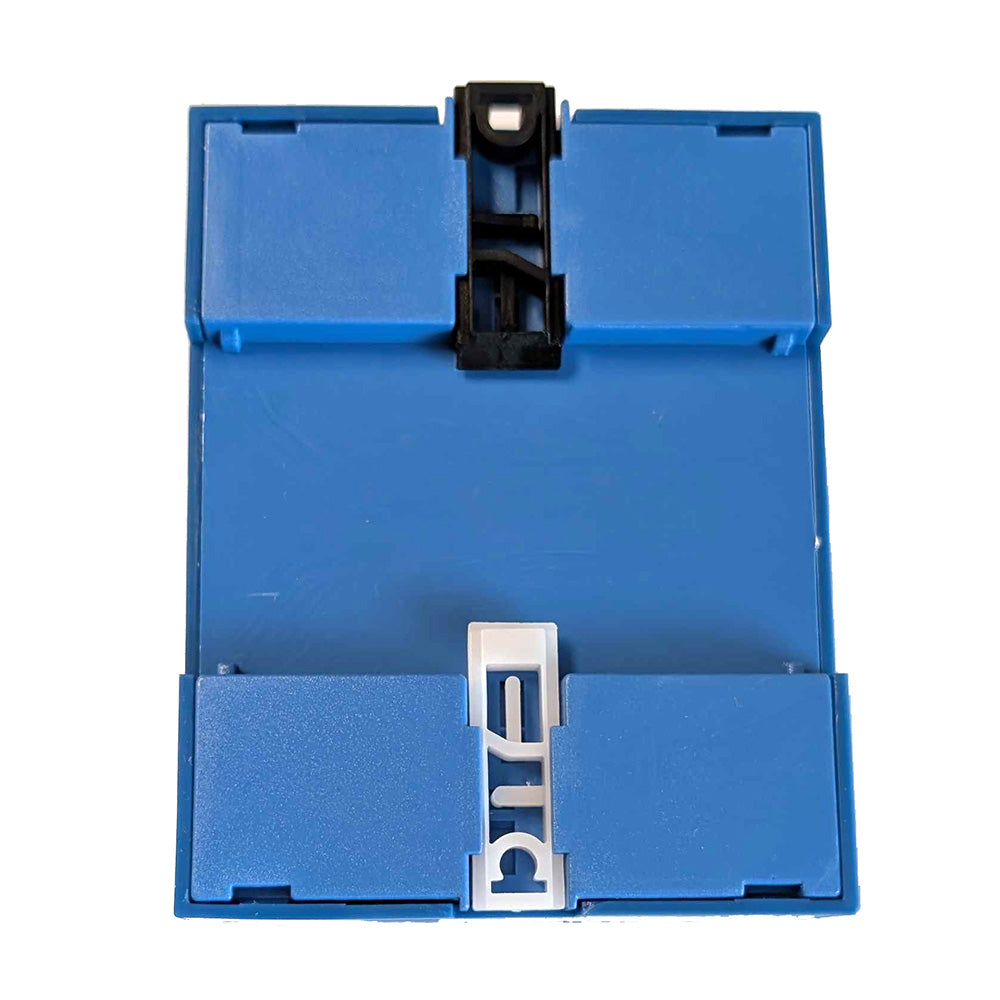

Medidor de energía VM-3P75CT monofásico y trifásico

El medidor de energía Victron VM-3P75CT es un dispositivo estándar para medir la potencia y la energía de aplicaciones monofásicas y trifásicas. Calcula los valores de potencia de cada fase y los transmite a través de VE.Can o Ethernet a alta velocidad. Incorpora puertos Ethernet y VE.Can para conectarlo a un dispositivo GX, y los transformadores de corriente de núcleo dividido permiten una instalación fácil y rápida sin modificar el cableado existente.

El medidor de energía funciona de fábrica (puede que sea necesario actualizar el firmware; encontrará más información en el capítulo "Actualizaciones de firmware") como medidor de red para sistemas con MultiPlus y Quattro. Solo se requiere configuración (mediante VictronConnect) para cambiar la función y la configuración manual de IP, en lugar del DHCP predeterminado. Sus datos se muestran en un dispositivo GX como Cerbo GX o Ekrano GX, así como en VictronConnect y el portal VRM.

Presupuesto:

• Conexión de voltaje: Directa
• Rango de voltaje de entrada LN: 85 a 265 VCA
• Rango de voltaje de entrada LL;150 a 460 VCA
• Frecuencia: 50/60Hz
• Conexión de corriente: A través de transformadores de corriente (incluidos - longitud del cable 640 mm (25,2 pulgadas))
• Corriente nominal: 75A
• Puerto de comunicación VE.Can: Dos conectores RJ45 (terminadores VE.Can incluidos)
• Puerto de comunicación Ethernet: Un conector RJ45, Modbus UDP
• Frecuencia de actualización: 100 ms
• Tipo: Autoalimentación vía L1-N
• Interruptor o disyuntor: necesario como dispositivo de desconexión (no incluido)
• Fusible externo [1]: Requerido en el conductor neutro - 500 mA, no incluido
• Consumo: 1,45 W / 3,1 VA
• Frecuencia: 50/60Hz
• Material y color: Policarbonato, azul (RAL5012)
• Conexión de voltaje: Terminales de tornillo 0,25 - 1,5 mm2 (24 - 16 AWG)
• Conexión del transformador de corriente: Terminales de tornillo enchufables (incluidos)
• Categoría de protección: IP20
• Peso: 370g (incluido el embalaje)
• Dimensiones: 90 x 71 x 59 mm (3,5 x 2,8 x 2,3 pulgadas)
• Uso en interiores y exteriores: solo en interiores
• Temperatura de funcionamiento: de -10 a +55 °C
• Temperatura de almacenamiento: De -20 a +70 °C
• Humedad relativa: < 90% sin condensación
• Altitud: 2000 m (6562 pies)
• Fluctuaciones de tensión de alimentación de red: ±0,1 Vin
• Categoría de sobretensión: Cat. III
• Grado de contaminación: 2

¿Qué hay en la caja?

• Victron VM-3P75CT con 3 bloques de terminales de entrada
• 3x Transformador de corriente de núcleo dividido, cableado listo para conectar
• Longitud del cable: 640 mm (25,3")
• Terminadores VE.Can (2 piezas)
