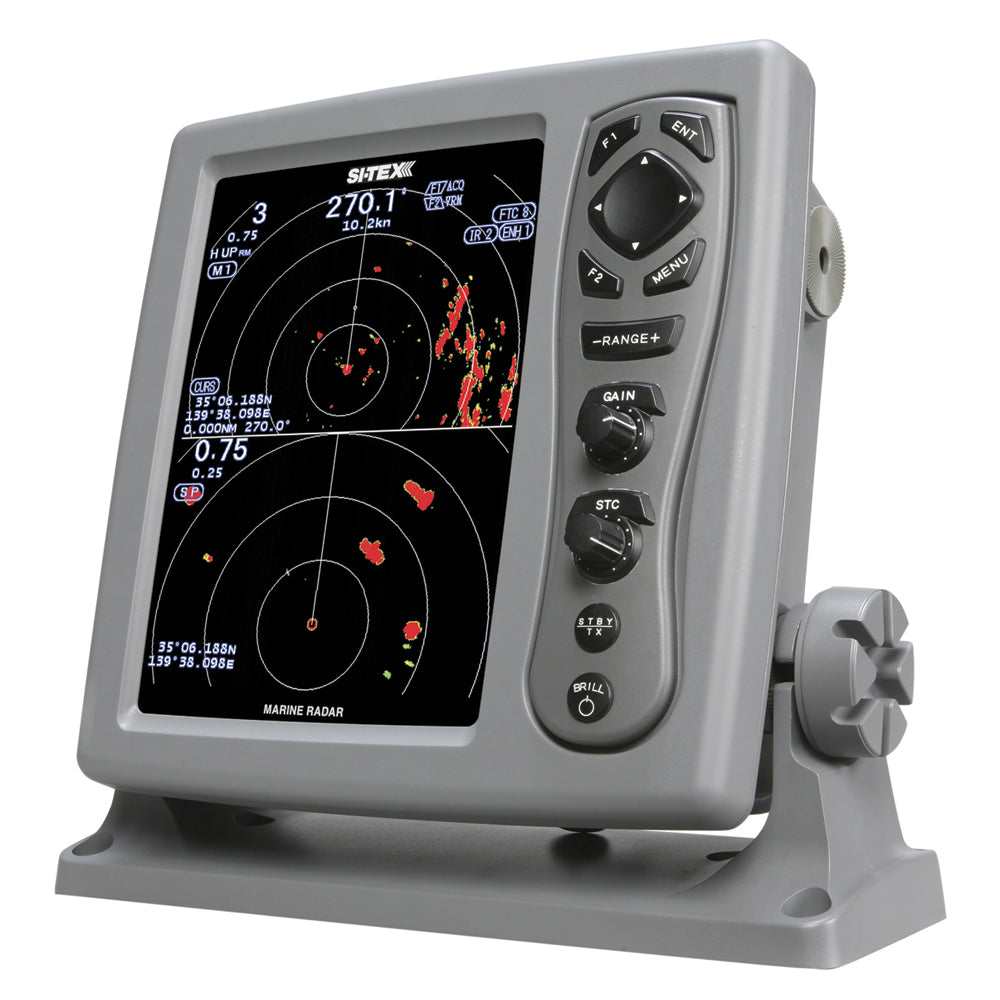

Radar SI-TEX LCD a color de 8,5" con salida de 4 kW - Alcance de 1/16 a 36 nm - Radomo de 25" [T-941A]
Description
Radar LCD a color de 8,5" con potencia de salida de 4 kW - Alcance de 1/16 a 36 nm - Radomo de 25"
Los radares T-941 de SI-TEX cuentan con tecnología sofisticada de procesamiento hiperdigital™ (HDP) para una presentación en tiempo real y una discriminación superior de objetivos.
Características:
- Elimina virtualmente el ruido no deseado para proporcionar una imagen más clara y detallada de los objetivos y mejora la detección de objetivos más pequeños.
- Radomo: 4kW, 36NM, pantalla de 25"
- Brillante pantalla LCD a color de 8,4" visible a la luz del día
- Resolución de 480 x 640 píxeles y revestimiento antirreflejo para una visualización excepcional
- La función de radar de color verdadero muestra ecos en diferentes colores según la intensidad de la señal.
- La presentación en tiempo real ofrece un movimiento suave a medida que cambia el rumbo.
- El T-941 tiene una rotación de antena de dos velocidades para el seguimiento de objetivos cercanos y de rápido movimiento:
- 48 RPM
- 24 RPM (Requiere entrada de CC de 24 voltios)
- Escalas de rango seleccionables desde 1/16 NM
- La zona de advertencia le avisa sobre objetivos "entrantes" y "salientes" que rompen su zona de guardia preestablecida
- El ajuste automático sin intervención mantiene la máxima sensibilidad en todo momento con anulación manual para el uso experimentado
- Salida RGB para conectar (2) monitores externos opcionales
- Fácil acceso a todas las funciones del sistema con un teclado de disposición sencilla, teclas de función programables, menús completos y perillas giratorias dedicadas para el control instantáneo de ganancia y STC.
- El sistema de montaje empotrado incorporado facilita la instalación.
- Toda esta tecnología de radar avanzada está alojada en un diseño de carcasa elegante y resistente al agua (clasificación IPX5) que se puede montar prácticamente en cualquier lugar.
- La función de radar de doble alcance le permite ver pantallas divididas de objetivos de largo y corto alcance simultáneamente
- Monitorear una boya cercana y una isla lejana al mismo tiempo
- La función True Trail identifica claramente los objetivos en movimiento de los objetivos estacionarios
- La pantalla muestra el movimiento exacto de otras embarcaciones como si dibujaran colas, mientras que la tierra y las boyas se muestran como objetos estacionarios incluso cuando su embarcación está en movimiento.
- Acepta la entrada de cámara CCD, para mostrar el radar y la cámara en pantalla dividida
- Le permite monitorear áreas importantes de su embarcación mientras vigila su entorno.
- La ATA (ayuda de seguimiento automático) opcional le permite rastrear hasta 50 objetivos designados por el usuario
- Designe el objetivo y el radar proporcionará automáticamente la distancia, la velocidad, el rumbo, el curso y el punto de aproximación más cercano a todos los objetivos del usuario seleccionados.
- La interfaz AIS opcional muestra información sobre hasta (100) objetivos AIS, incluido el número MMSI, el nombre, el rumbo y la velocidad de cada embarcación con un transmisor AIS.
- Esta información se envía continuamente y es útil para la navegación, el monitoreo del tráfico y la prevención de colisiones.
Presupuesto:
Unidad de antena:
- Escáner de radomo de 25"
- Potencia máxima de salida 4kW
- Frecuencia de salida 9410 + 30 MHz
- Ancho del haz:
- Horizontal 3,9°
- Vertical 25°
- Rotación 24 o 48 rpm (48 rpm; 24 V CC o más)
- Ancho de pulso .08, 0.15, 0.3, 0.5, 1 uso
- Frecuencia FI 60 MHz
- Precisión de alcance mejor que 8 m
- Distancia mínima de detección: 25 m
Unidad de visualización:
- Tamaño/tipo de pantalla LCD a color TFT de 8,4" (480 x 640 píxeles)
- Descentrado máximo 66%
- Modos de visualización: Cabeza arriba, Norte arriba*, Curso arriba*, WPT arriba**, Movimiento real*
- Sistema de indicación PPI, PPI/PPI, PPI/NAV
- Escalas de rango NM 1/16, 1/8, 1/4, 1/2, 3/4, 1, 1.5, 2, 3, 4, 6, 7, 12, 16, 24, 32, 48 (T -- PNEW a 24, T -- 941 a 32, T -- 940 a 48)
- Anillos de alcance NM 1/32, 1/16, 1/8, 1/4, 1/2, 3/4, 1/1.5, 2, 3, 4, 6, 8 12
- Precisión de rumbo mejor que + 1°
- Colores del nivel 8 del vídeo
- Unidad distante (unidad VRM) NM, SM, KM
- Alarmas de entrada o salida (entrada y salida)
- Otras funciones: Rechazo de interferencias, Expansión de objetivos, VRM, EBL, Índice paralelo, Posición del rumbo (Latitud/Longitud), Rumbo (Verdadero/Relativo), Trayectoria*, Salida de monitor RGB, Entrada/salida de monitor esclavo, Zumbador externo. Admite entrada de cámara CCD.
- Opción de interfaz AIS (100 objetivos)
- Opción ATA (Automático/Manual, 50 objetivos)
- Formato de datos de entrada: BEC, BWC, BWR, DPT, DBT, GGA, GLL, GNS, HDG, HDM, HDT, MTW, MWD, MWV, RMA, RMB, RMC, VHW, VTG, XTE
- Formato de datos de salida TTM, TLL
- Requisitos de energía 10,8 - 31,2 voltios CC
- Consumo de energía 55 vatios
- Protección del agua
- Pantalla: IPX 5
- Antena CFR 46 IPX
¿Qué hay en la caja?
- Expositor MRD-103 con tapa dura
- Cable de conexión 242J158055A -10 M con 2 conectores
- Cable de alimentación de CC CW265-2M 2 m
- Cable de cámara CCD CW-405-0.3M
- Manual de operación, Referencia rápida
- Fusible (8A)
Presupuesto:
- Tamaño del arreglo (pulgadas): 25"
- Potencia - Salida: 4kW
- Alcance máximo (millas): 36 nm
- Dimensiones de la caja: 9" de alto x 11" de ancho x 14" de largo. Peso: 46,25 libras.
