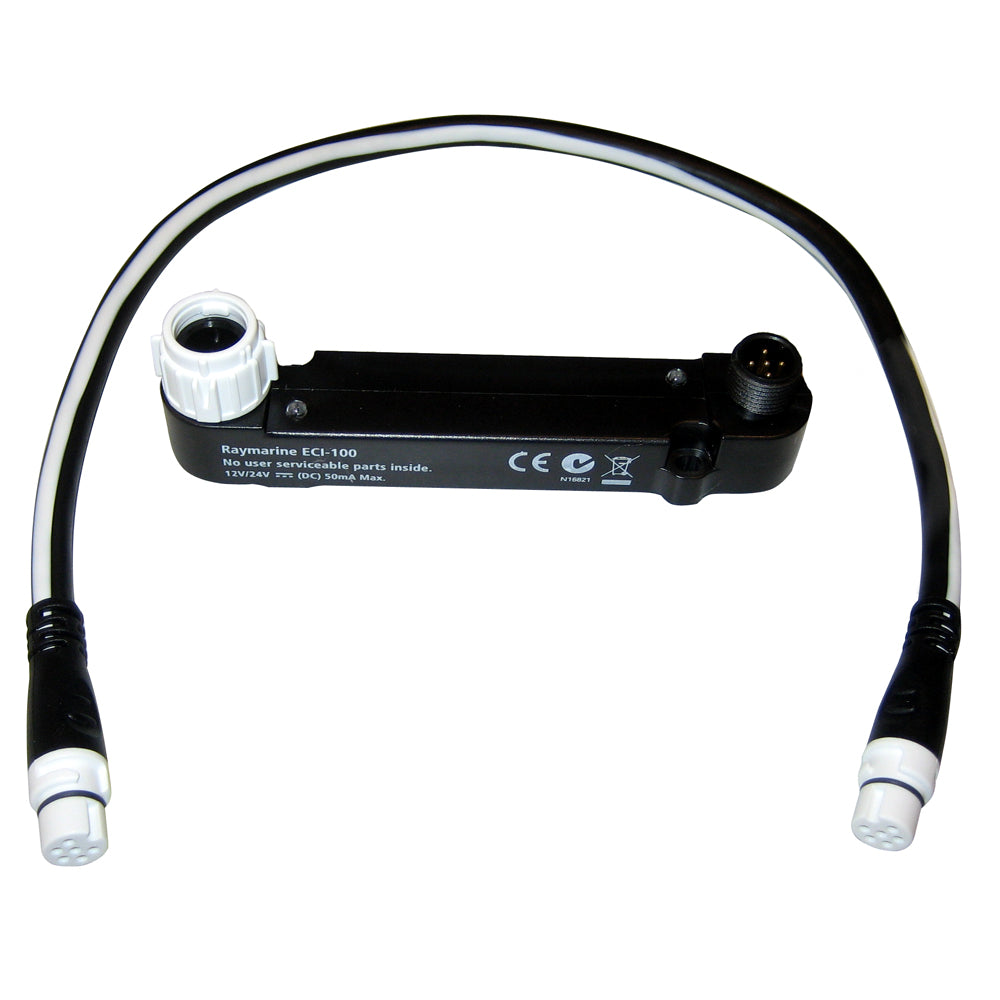

Interfaz universal de motor y control ECI-100

La Interfaz Universal de Motor y Control ECI-100 es una solución innovadora y asequible para integrar la instrumentación del motor y la dirección electrónica con los sistemas de piloto automático y navegación de Raymarine. Una sencilla solución de bus CAN aislado, la ECI-100 ofrece una integración fiable con la última generación de pantallas multifunción de Raymarine y también proporciona una interfaz de piloto automático sin fisuras para el sistema de piloto automático Evolution EV-2 Drive By Wire de Raymarine.

Beneficios:

• Un único punto de conexión simple para los datos del motor y el control del piloto automático mediante cable

• Una solución asequible y sencilla que elimina la necesidad de múltiples motores y puertas de enlace de piloto automático.

• Incorpora el sensor de 9 ejes Evolution de Raymarine y el control de piloto automático adaptativo a la propulsión por cable sin necesidad de una puerta de enlace de piloto automático patentada.

• Visualice las pantallas de datos del motor y disfrute del control total del piloto automático junto con las tecnologías de radar, sonar y navegación líderes en la industria de Raymarine utilizando una única pantalla táctil.

• Desde nuestra Serie a que ahorra espacio hasta nuestra emblemática Serie gS de pantalla grande, las pantallas de información del motor y el control del piloto automático están disponibles en cualquier pantalla que ejecute LightHouse v8 o posterior.

• Acceda a pantallas fáciles de personalizar para mostrar datos de rendimiento del motor, consumo de combustible, alarmas y mucho más.

• Vea la información del motor en su teléfono inteligente o tableta con las aplicaciones móviles de Raymarine

• Fácil de instalar, el ECI-100 hace que la integración del motor y la navegación sea una realidad para embarcaciones de prácticamente cualquier tamaño.

Parámetros de datos del motor ECI-100
La interfaz universal de motor y control ECI-100 identifica los siguientes parámetros:

• Velocidad del motor

• Temperatura del aceite del motor

• Temperatura del motor

• Presión del aceite del motor

• Presión del refrigerante del motor

• Tasa de combustible del motor

• Presión de refuerzo

• Potencial de la batería

• Presión del aceite de la transmisión

• Temperatura del aceite de transmisión

• Total de horas del motor

• Nivel del tanque de combustible

• Combustible utilizado en el viaje (calculado mediante ECI-100)

• Potencial del alternador

• Par motor

• Porcentaje de carga del motor

• Engranaje de transmisión

• VIN (no se muestra en la pantalla)

• Número de software (no se muestra en la pantalla)

Integración sencilla, rendimiento potente
El ultracompacto ECI-100 se conecta directamente al bus de datos del motor NMEA2000 o SAE* J1939 estándar de la industria utilizado por los principales fabricantes de motores marinos, incluidos:

• Volvo Penta

• Yamaha Marine (solo Command Link Plus)

• Oruga

• Yanmar Marine

Raymarine se compromete a ofrecer una integración perfecta con los principales motores marinos. Visite www.raymarine.com para obtener la información más reciente sobre compatibilidad de motores.

Un puerto DeviceNet, estándar de la industria, conecta el ECI-100 al cableado CAN bus específico del fabricante. Posteriormente, el ECI-100 se conecta a redes NMEA2000 mediante el sistema de cableado SeaTalk ^ng . Cada puerto aislado del ECI-100 recibe alimentación independiente, lo que garantiza un rendimiento fiable y sin problemas tanto de la electrónica de navegación como de los sistemas del motor.

* SAE - Estándar de la Sociedad de Ingenieros Automotrices
