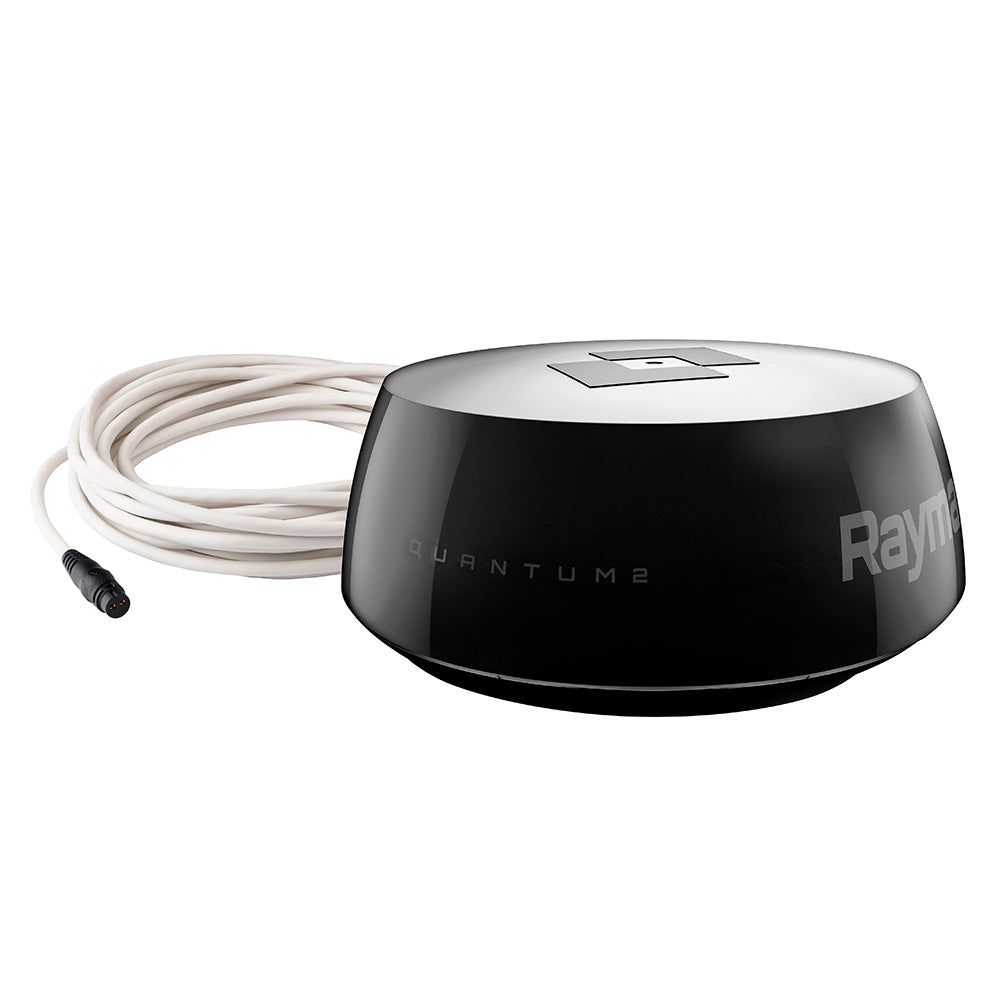

Radar Doppler Quantum 2 Q24D negro con cables de alimentación y datos de 10 m

Mantenga a raya a los navegantes inexpertos y los peligros ocultos, incluso en las vías fluviales más congestionadas.

Quantum™ 2 con tecnología Doppler anticolisión facilita la identificación de objetivos potencialmente peligrosos al navegar en zonas de alto tráfico. Mediante el procesamiento Doppler avanzado, Quantum 2 resalta al instante los contactos de radar en movimiento y los códigos de color para indicar si se aproximan o se alejan.

Características:

• Caja de radón negra
• WiFi y Ethernet
• Se incluyen cables de alimentación y datos de 10M.
• Radar Doppler Quantum 2, perfecto para veleros, semirrígidos y lanchas motoras más pequeñas
• Disponible como escáner independiente con cable de alimentación y datos.
• Proporciona una excelente detección de corto alcance y un detalle mejorado del objetivo con un alcance mínimo de 18' (6 m)
• Instalación rápida y simplificada, y capacidad de utilizar los puntos de fijación del escáner Raymarine existentes
• Una vez instalado, Quantum 2 se inicia de inmediato y proporciona información

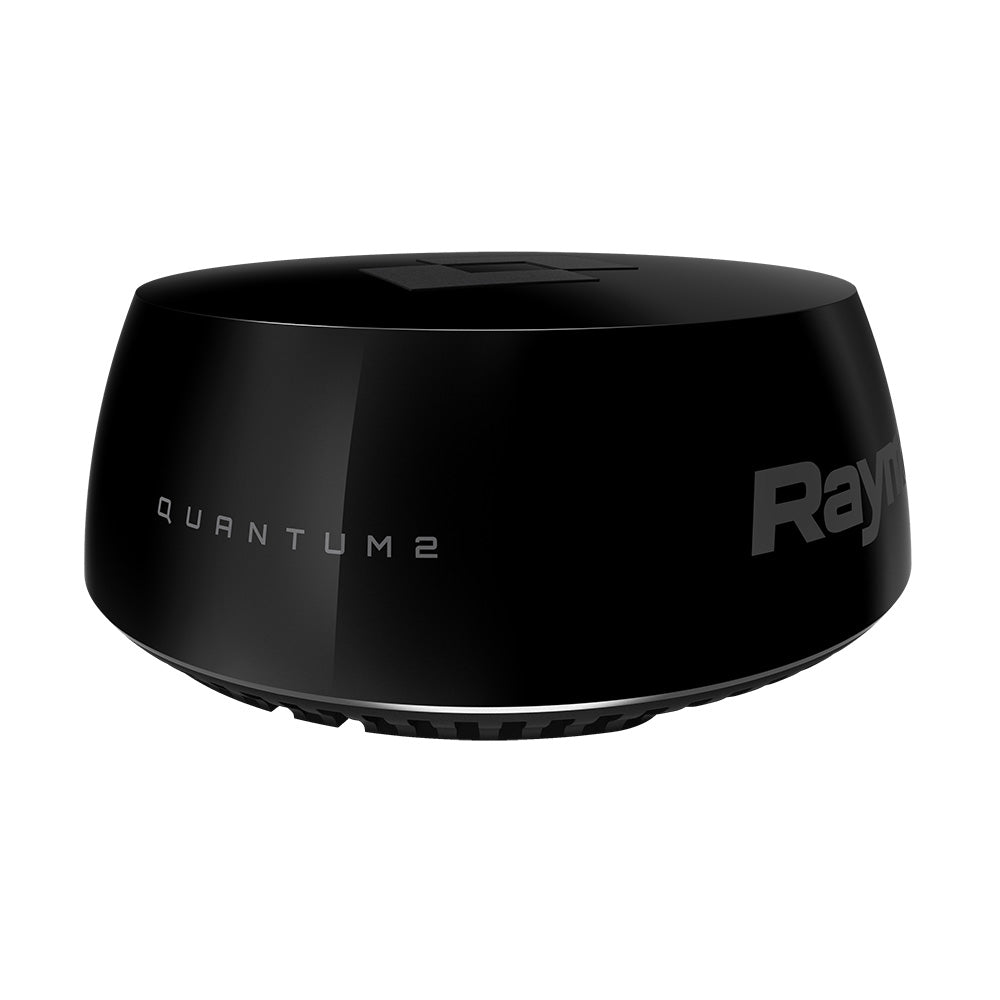

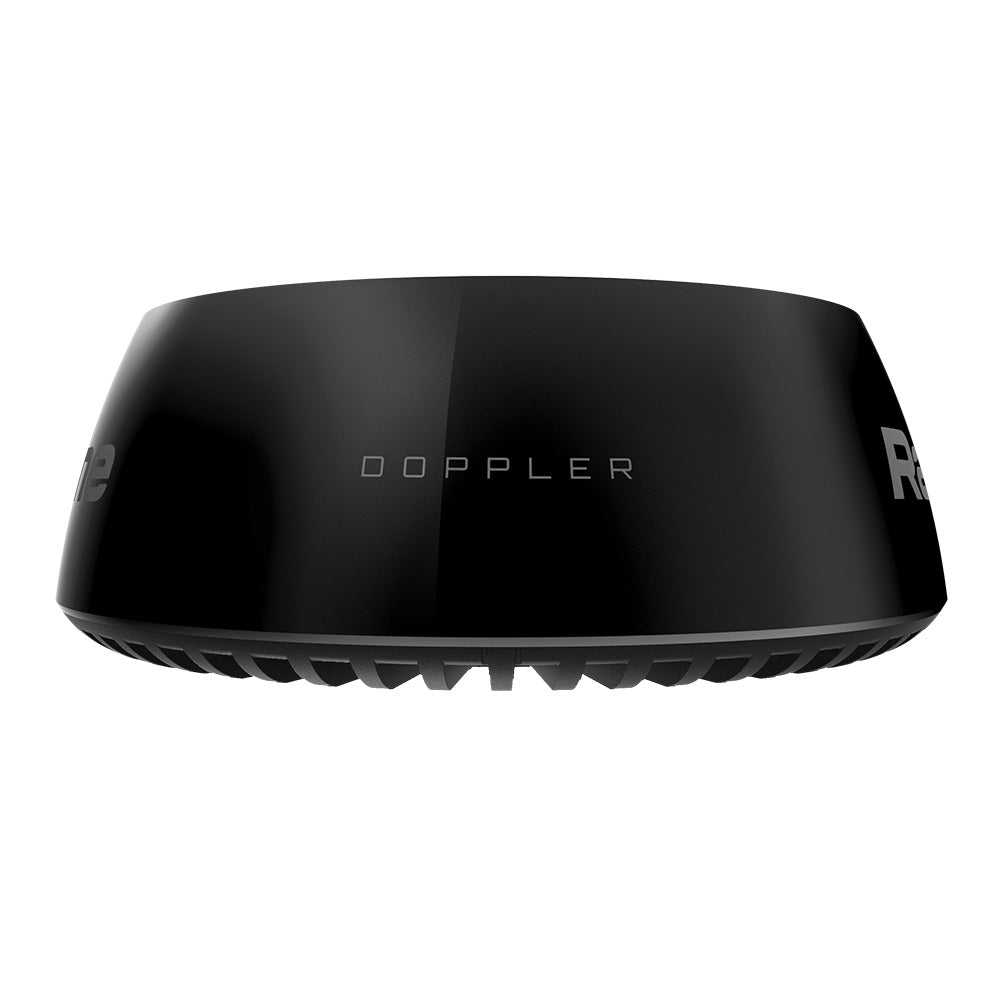

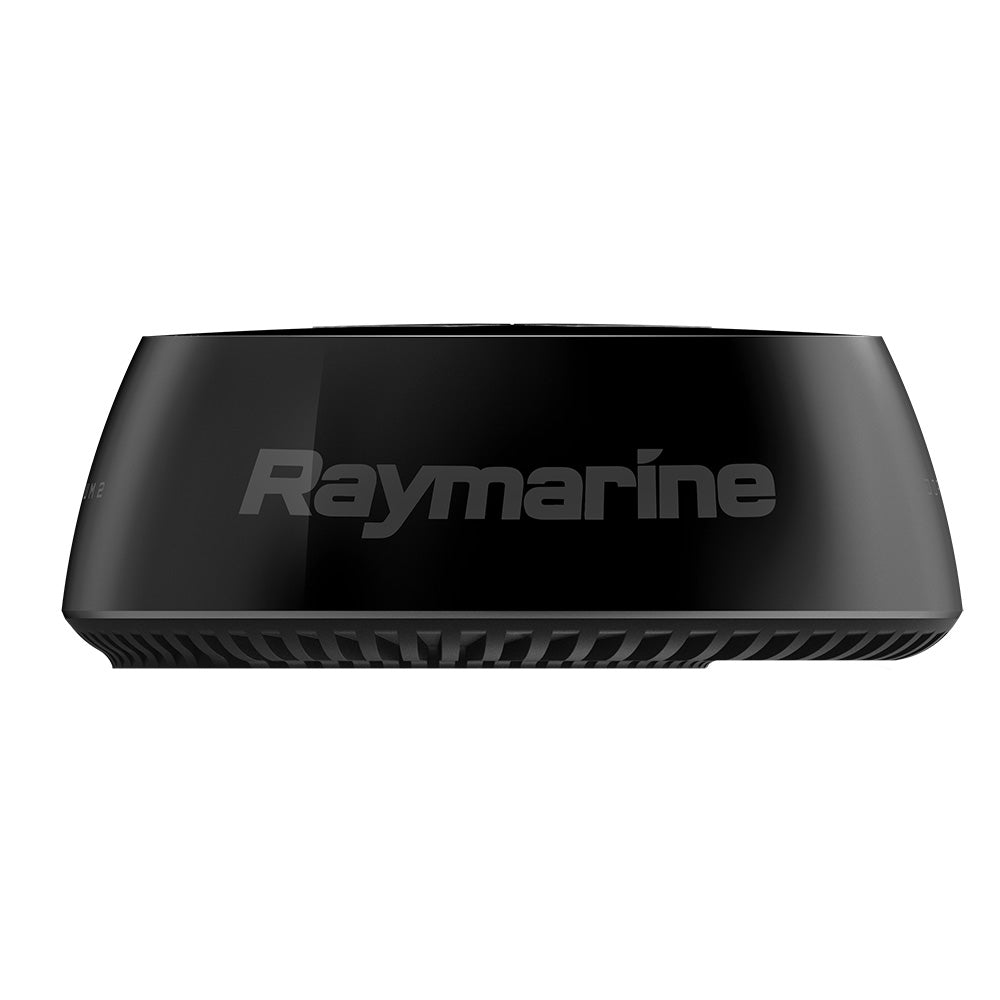

Quantum 2 Black: Mantente al día con estilo

Al ofrecer una navegación por radar confiable y estilo, Quantum 2 Black agrega un nivel de sofisticación a cualquier embarcación.

Quantum 2 Black ofrece el mismo rendimiento y seguimiento de objetivos Doppler que mejora la seguridad que el Quantum 2 blanco original en una carcasa negra de primera calidad.

Prevención superior de colisiones

El procesamiento de objetivos Doppler Quantum 2 de Raymarine identifica y codifica por colores los contactos de radar en movimiento para un reconocimiento instantáneo y un menor riesgo de colisión.

El modo MARPA Quantum 2 proporciona un medio eficaz para el seguimiento de objetivos peligrosos y es la misma tecnología en la que confía la Guardia Costera de los Estados Unidos.

¿Qué hay en la caja?

• Radomo negro de 18 pulgadas
• Cable de alimentación de 10 m (32,8 pies)
• Cable de datos de 10 m (32,8 pies)
• Pernos de fijación con arandelas elásticas y arandelas planas (M8) x 4
• Documentación

Especificaciones generales:

• Dimensiones (diámetro|altura): 541,0 mm|209,5 mm
• Peso: 5,6 kg
• Voltaje de suministro: 12 V CC o 24 V CC nominales
• Mínimo: 10,8 V CC | Máximo: 31,2 V CC
• Rango de voltaje de funcionamiento: Mínimo: 10,8 V CC | Máximo: 31,2 V CC
• Consumo de energía: Modo de transmisión (máximo): 17 W | Modo de espera: 7 W | Modo de suspensión (solo se aplica a radares conectados a través de Wi-Fi): 2 W
• Impermeabilidad: IPX6
• Rango de temperatura de funcionamiento: -10 °C a +55 °C
• Rango de temperatura de almacenamiento: -25 °C a +70 °C
• Condiciones adicionales de almacenamiento: Almacenar en posición vertical; no bloquear las rejillas de ventilación en la parte inferior.
• Humedad: Hasta el 95% a 35°C
• Velocidad máxima del viento: 100 nudos

Especificaciones del transmisor:

• Tipo: Transmisor de estado sólido de banda X con tecnología de compresión de pulsos
• Frecuencia de transmisión: 9354 MHz a 9446 MHz
• Potencia máxima de salida: 20 W
• Duplexor: Circulador
• Anchos de pulso (3 dB): 40 ns a 14,7 us
• Longitudes de chirrido: 400 ns a 22 us
• Frecuencia de repetición de pulsos: 920 Hz a 5900 Hz
• Ancho de banda de chirrido: hasta 32 MHz
• Modo de espera: Rotación del escáner: APAGADA | Transmisión del escáner: APAGADA | Conexión Wi-Fi: ENCENDIDA

Especificaciones de la antena:

• Tipo: Matriz de parches
• Ancho de haz (nominal): Horizontal: 4,9° | Vertical: 20°
• Polarización: Horizontal
• Velocidad de rotación: 24 rpm nominales

Especificaciones del receptor:

• Frecuencia FI: 26 MHz
• Figura de ruido: Menos de 4 dB

Especificaciones Doppler:

• Seguimiento de objetivos: Seguimiento de 25 objetivos MARPA y/o ARPA simultáneos
• Filtrado de objetivos: el modo de movimiento real identifica solo aquellos objetos que se mueven en relación con la embarcación.

Especificaciones de compatibilidad:

• Tipo de radar: Quantum 2 con Doppler
• Compatibilidad de MFD: Axiom y Axiom Pro
• Perfecto para: veleros, semirrígidos y lanchas motoras más pequeñas.
• Tipo: Compresión de pulso CHIRP de estado sólido con seguimiento de objetivo Doppler
• Rendimiento de alcance: 24 NM
• Rendimiento: Ligero y fácil de instalar. Excelente rendimiento a corto y largo alcance. Detecta objetivos a una distancia de hasta 5,5 metros.
• Modo pájaro automático: No
• Seguimiento de objetivos MARPA: Sí

Especificaciones del radar:

• Tipo de transmisor: Transmisor de estado sólido de banda X con tecnología de compresión de pulsos
• Seguimiento de objetivos: rastrea hasta 25 objetivos de radar simultáneos
• Modo de espera: Rotación: APAGADA, Transmisión: APAGADA, Wi-Fi: ENCENDIDO
• Tipo de antena: Matriz de parches
• Ruido: Menos de 4 dB
• Ancho del haz (nominal): Horizontal: 4,9°, Vertical: 20°
• Polarización: Horizontal
• Duplexor: Circulador
• Frecuencia de transmisión: 9354 MHz a 9446 MHz
• Frecuencia de repetición de pulsos: 920 Hz a 5900 Hz
• Longitudes CHIRP: 400 ns a 22 µs
• Anchos de pulso (3 dB)
• 40 ns a 14,7 µs
• Frecuencia FI: 26 MHz
• Velocidad de rotación: 24 RPM
• Potencia máxima de salida: 20 W

Conformidad:

• Normas: EE. UU.: 47CFR FCC Parte 2 y Parte 80 Certificado de aprobación, Canadá: RSS138 Iss. 1 Certificado de aceptación técnica, Unión Europea y AELC: Directiva de equipos de radio 2014/53/UE Certificado de opinión, Australia/Nueva Zelanda: ACMA Declaración de conformidad Nivel de cumplimiento 3

Especificaciones ambientales:

• Humedad relativa: hasta el 95 % a 35 °C (95 °F)
• Condiciones de almacenamiento adicionales: Almacenar en posición vertical; no bloquear las rejillas de ventilación en la parte inferior.
• Clasificación de resistencia al agua: IPx6
• Temperatura de almacenamiento: -25 °C a +70 °C (-13 °F a 158 °F)
• Velocidad máxima del viento: 100 nudos
• Temperatura de funcionamiento: -10 °C a +55 °C (14 °F a 131 °F)

Especificaciones físicas:

• Dimensiones: Altura: 209,5 mm (8,25 pulgadas), Diámetro: 541,0 mm (21,3 pulgadas)
• Peso: 5,6 kg (12,35 libras)

Presupuesto:

• Tamaño del arreglo (pulgadas): 18"
• Potencia - Salida: 20w
• Dimensiones de la caja: 12" de alto x 24" de ancho x 24" de largo. Peso: 21,85 libras.
• Código postal: 723193852279
