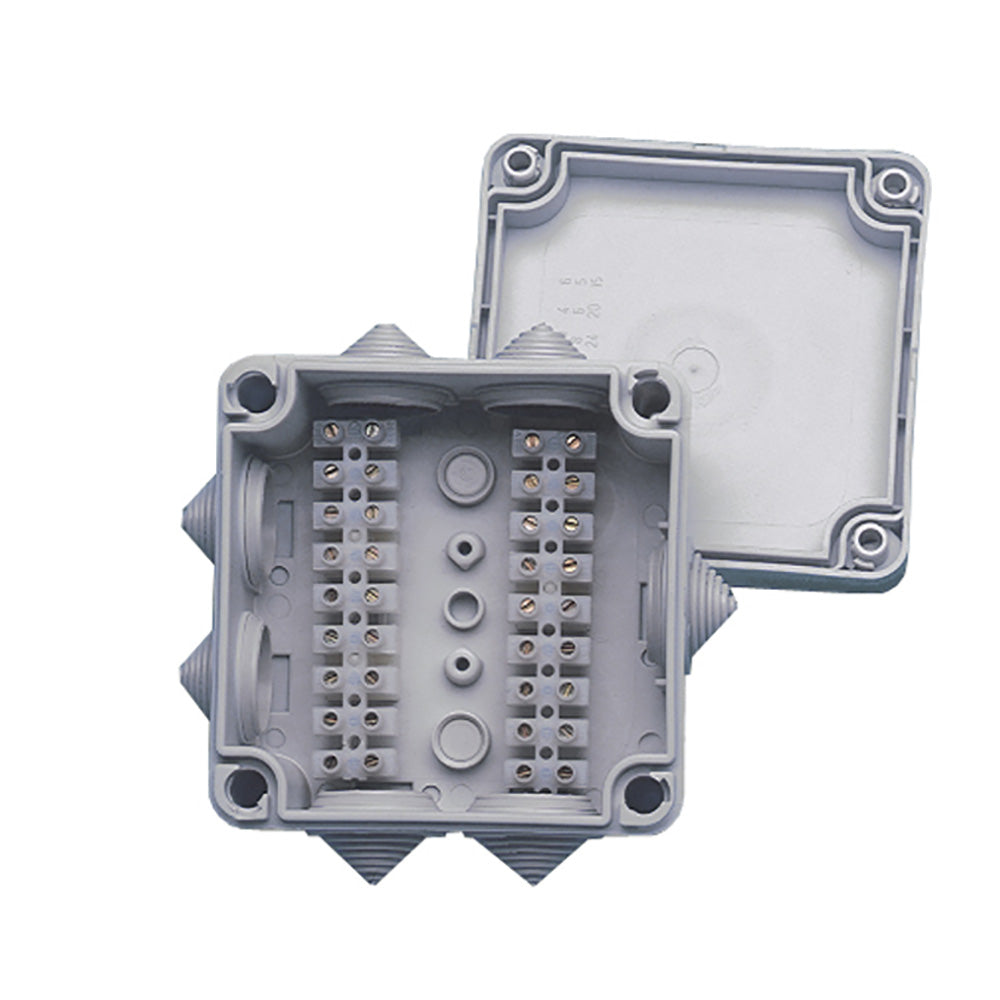

Caja de conexiones PX-3

Esta caja de conexiones a prueba de agua es ideal para realizar conexiones de cableado por encima o por debajo de la cubierta, incluso en áreas sujetas a salpicaduras ocasionales.

Tiras de conexión instaladas en cajas

El nailon moldeado recubre pares de conectores que, mediante compresión por tornillo, fijan los cables sin necesidad de terminales. Ideal para instalaciones electrónicas. Los cilindros de latón capturan los cables y se mantienen en su lugar mediante un "dedo" de acero inoxidable comprimido por un tornillo. El tornillo no hace contacto con los cables, protegiendo los hilos de cobre de cortes y roturas, y cumpliendo con las normas ABYC.

Características:

• Similares a las cajas de conexiones de la serie BX, pero fabricadas con polipropileno resistente, no corrosivo y de alto impacto.
• La tapa a presión proporciona un sellado hermético.
• Las entradas de cable de diámetro graduado cortadas a medida “universales” se adaptan a una amplia gama de cables
• Tiras de conectores de múltiples posiciones con terminales de cable de compresión de tornillo "cautivo" instalados, consulte la matriz a continuación para conocer las especificaciones de las tiras de conectores por caja
• Se proporcionan múltiples orificios para acceder a los conductos (además de las entradas de cables)
• Clasificación de impermeabilidad IEC: IP55: “El agua proyectada en chorros contra el gabinete desde cualquier dirección no tendrá efectos nocivos”.

Presupuesto:

• Número de tiras de conexión: 2
• Posiciones por tira: 9
• Calibre máximo del cable: 16
• Número de puertos de entrada de cables: 7
• Número de entradas de cables instaladas: 7
• Entradas de cable de repuesto proporcionadas: 0
• Rango de diámetro del cable (pulgadas): 0,14 – 0,99
• Rango de diámetro del cable (mm): 3,5 – 25,5
• Tamaño de la caja (pulgadas): 4,45 x 4,45 x 2,29
• Tamaño de la caja (cm): 11,3 x 11,3 x 5,8

Presupuesto:

• Tipo: Caja de conexiones
• Dimensiones de la caja: 3" de alto x 7" de ancho x 9" de largo Peso: 0,5 libras
