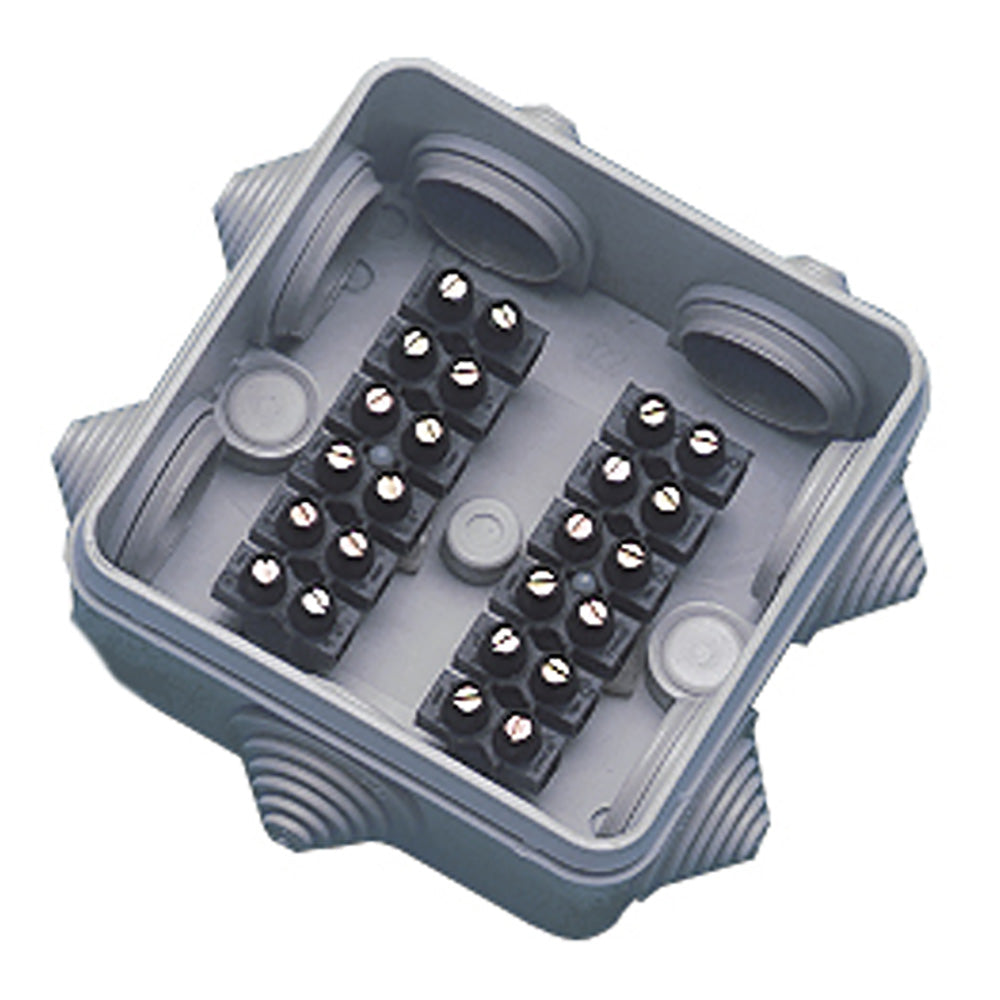

Caja de conexiones PX-2

Esta caja de conexiones impermeable es ideal para realizar conexiones de cableado por encima o por debajo de cubierta, incluso en zonas expuestas a salpicaduras ocasionales.

Tiras de conectores instaladas en las cajas

El nailon moldeado recubre pares de conectores que utilizan compresión por tornillo para fijar los cables sin necesidad de terminales. Ideal para instalaciones electrónicas. Los casquillos de latón sujetan los cables y los mantienen en su lugar mediante un «dedo» de acero inoxidable comprimido por un tornillo. El tornillo no entra en contacto con los cables, lo que protege los filamentos de cobre de cortes y roturas y cumple las normas ABYC.

Características:

• Similar a las cajas de conexiones de la serie BX, pero fabricada en polipropileno resistente, anticorrosivo y de alta resistencia a los impactos
• La tapa a presión proporciona un cierre estanco
• Las entradas de cable de diámetro graduado «universales» y ajustables al tamaño adecuado admiten una amplia variedad de cables
• Tiras de conectores de múltiples posiciones con terminales de cable de compresión por tornillo «captivos» instalados; consulte la matriz a continuación para conocer las especificaciones de las tiras de conectores por caja
• Dispone de múltiples salidas para el acceso a conductos (además de las entradas de cable)
• Grado de impermeabilidad IEC: IP55 – «El agua proyectada a chorros contra la carcasa desde cualquier dirección no tendrá efectos nocivos».

Especificaciones:

• Número de tiras de conectores: 2
• Posiciones por tira: 6
• Calibre máximo del cable: 16
• Número de puertos de entrada de cable: 7
• Número de entradas de cable instaladas: 7
• Entradas de cable de repuesto: 0
• Rango de diámetro del cable (pulgadas): 0,14 – 0,81
• Rango de diámetro del cable (mm): 3,5 – 20,5
• Tamaño de la caja (pulgadas): 3,35 x 3,35 x 1,66
• Tamaño de la caja (cm): 8,5 x 8,5 x 4,2

Especificaciones:

• Tipo: Caja de conexiones
• Dimensiones de la caja: 2" de alto x 6" de ancho x 8" de largo. Peso: 0,25 lb
