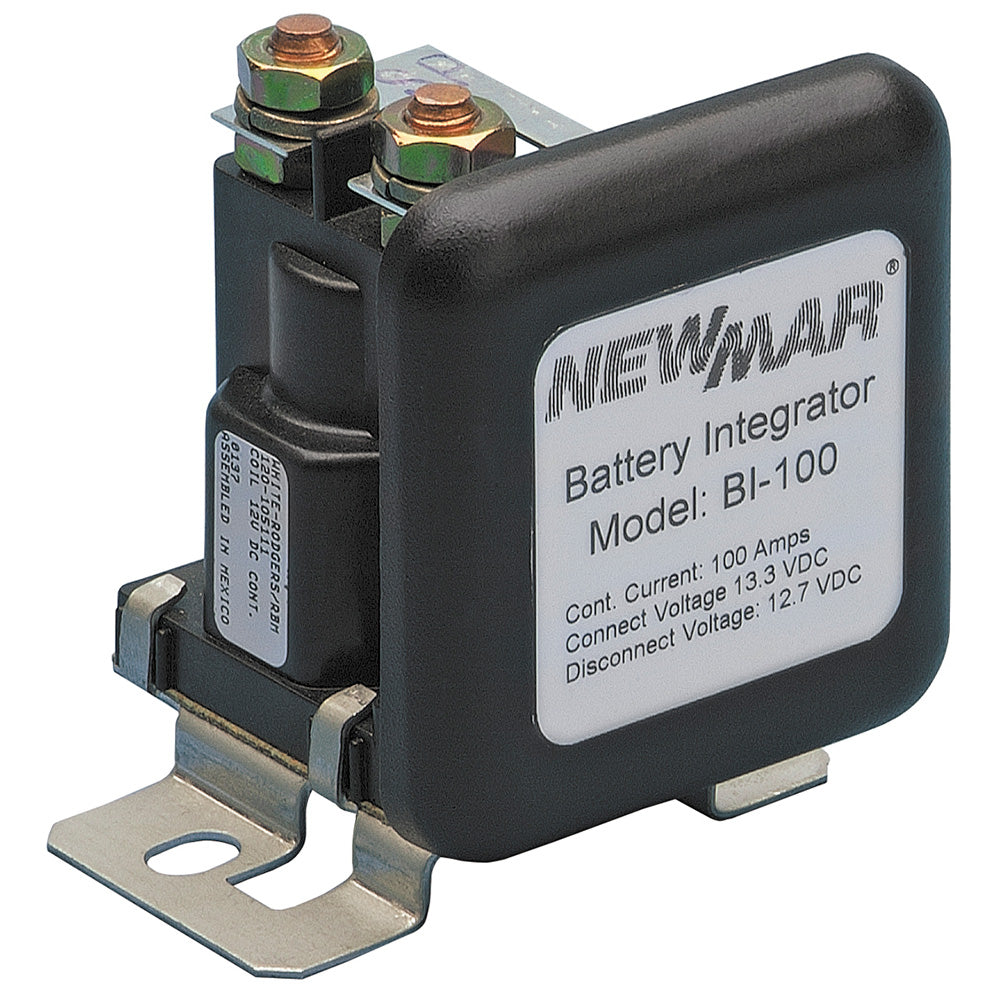

Integrador de batería BI-100

La carga de varios bancos de baterías sin el uso de aisladores de diodos dicta que las baterías se conecten o "integran" solo cuando haya un voltaje de carga para que se puedan cargar simultáneamente y luego se desconecten o "aíslen" cuando el voltaje de carga ya no esté presente para permitir una descarga selectiva y evitar que la batería secundaria o de reserva se descargue en la batería primaria.

Los integradores de baterías realizan esta función automáticamente, actuando como un interruptor inteligente que conecta bancos de baterías independientes solo cuando hay tensión de carga. De lo contrario, se aíslan y se evita la descarga entre bancos.

El integrador de batería no provoca caídas de tensión en el sistema de carga, mientras que varias baterías se cargan como un solo banco siempre que esté presente una fuente de carga de aproximadamente 13,2 VCC o 26,4 VCC o más (según el modelo).

Cuando el alternador o el cargador están apagados, o una carga excesiva hace que el voltaje caiga por debajo del punto de desconexión, la unidad interrumpe la conexión común entre los bancos. Esto permite la descarga selectiva de la batería y evita que un banco con mayor carga se descargue en uno con menor. La unidad también puede activarse remotamente para conectar otras baterías mediante el arranque con llave o un interruptor manual, proporcionando así un impulso adicional desde la batería secundaria cuando se activa el arranque y la unidad detecta suficiente voltaje en esa batería para proporcionar asistencia.

Características:

• Permite cargar dos bancos separados sin caídas de tensión, manteniendo el 100 % de aislamiento en cualquier otro momento. Para sistemas de tres bancos o más, se requiere una unidad adicional por cada banco adicional.
• Contactor plateado de alta resistencia, de servicio continuo clasificado para 100 amperios o 200 amperios según el modelo
• Los circuitos de detección de voltaje, encapsulados en epoxi y solenoides de clasificación continua para trabajo pesado están diseñados para usarse en entornos marinos.
• El modelo de 12 voltios y 100 amperios tiene una clasificación de protección contra ignición
• Tiene clasificación de protección contra ignición
• Conexión sencilla de tres cables para sistemas de dos bancos (BATT +, BATT +, GROUND)
• Terminal para cableado opcional de una luz remota que indica cuando los bancos de baterías están integrados
• Las conexiones internas opcionales se pueden cablear a través del arranque con llave o el interruptor de anulación manual, uniendo los bancos de baterías para un impulso adicional durante el arranque del motor.

Presupuesto:

• Terminales: Conexiones de batería: Perno prisionero de aleación de cobre de 5/16 pulg.
• Aprobaciones: Marcado CE
• Dimensiones (alto x ancho x profundidad): Modelos de 100 amperios: 3 x 3,25 x 2,5 pulgadas
• Peso: 1 libra.
• Temperatura de funcionamiento: Control: -40 a +85 grados C y Solenoide: -28 a +48 grados C
• Voltaje: 12 VCC
• Punto de integración de la batería: 13,2 VCC
• Punto de desconexión de la batería: 12,8 VCC
• Corriente continua máxima: 100 amperios
• Corriente máxima pico: 400 amperios
