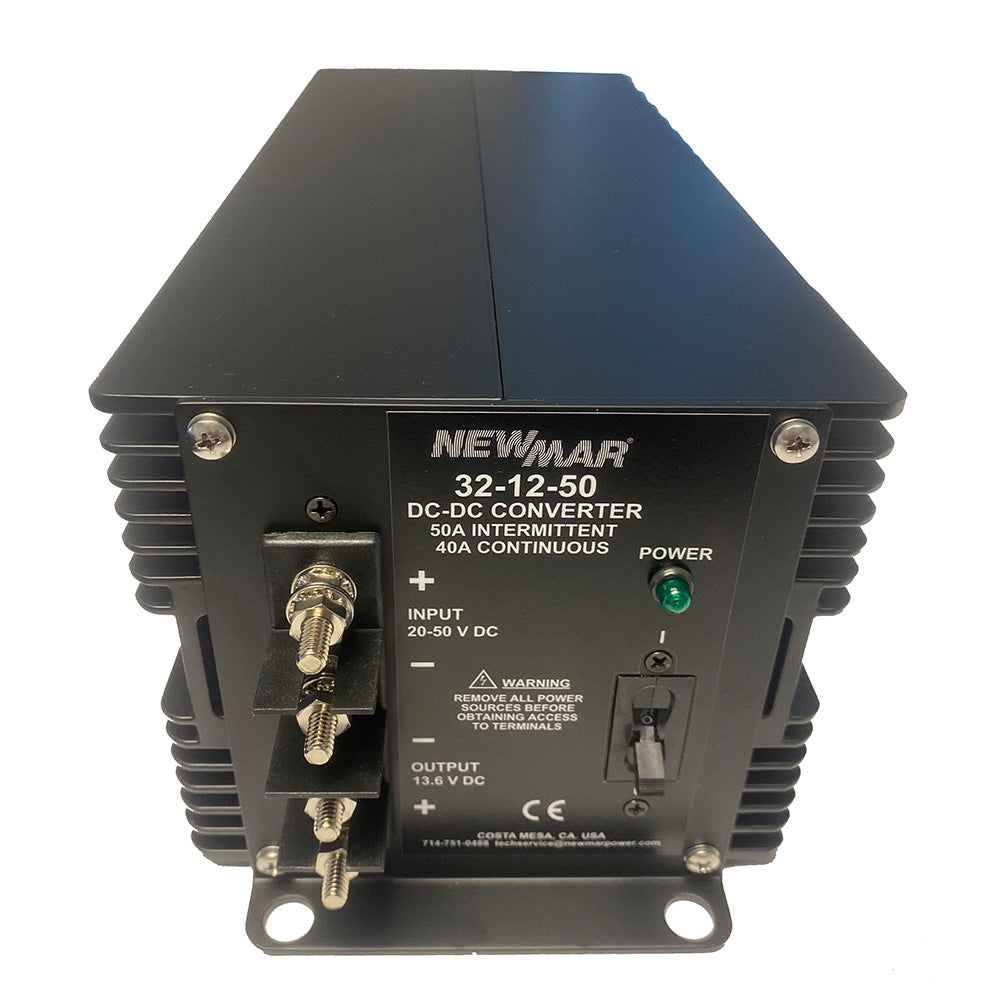

Convertidor de CC 32-12-50

Convierte una entrada de 20-50 VCC a una salida de 12 VCC con tierra negativa para alimentar equipos de comunicación y navegación en sistemas con tierra negativa. (Consulte la serie aislada para aplicaciones con tierra positiva).

Características:

• Excelente regulación: el voltaje de salida se mantiene dentro del 1 % en todas las condiciones de línea y carga dentro de la clasificación
• El calor generado por los semiconductores se extrae y se disipa mediante grandes aletas disipadoras de calor que maximizan el contacto con el aire para un funcionamiento frío y una larga vida útil de los componentes.
• El revestimiento conformado de poliuretano en placas de circuito impreso y carcasas de aluminio anodizado resistentes a la corrosión con soportes amortiguadores de alta resistencia garantizan la supervivencia en entornos hostiles.

Numerosos circuitos convertidores y de protección de carga:

Limitación de corriente

• Apagado térmico automático
• A prueba de cortocircuitos
• Polaridad inversa
• Protección contra sobretensiones
• Lleva la marca CE

Presupuesto:

• Voltaje de entrada: 20-50
• Voltaje de salida: 13,6
• Amperios de salida (intermitente): 50
• Amperios de salida (continuos): 40
• Tamaño de la caja (alto x ancho x profundidad): 6,2 x 6,8 x 18,1 pulgadas (15,7 x 17,3 x 46,0 centímetros)
• Peso: 16 lb (7,3 kg)
• Salida: 13,6 VCC (ajustable internamente 12,6 - 14,5) o 24,5 VCC (o especifique)
• Ondulación: 150 mV PP máximo
• Regulación: 1% Línea/Carga
• Frecuencia de conmutación: 40 kHz
• Eficiencia: 85% – Típica.
• Aislamiento: Salida/Chasis; Entrada/Chasis: 250 VCC

Clasificaciones de ciclo de trabajo*:

• Intermitente: 20 minutos de tiempo máximo de funcionamiento, 20 % de trabajo. Límite de corriente establecido en aprox. el 105 % de la clasificación intermitente.
• Continuo: 24 horas, 100 % de funcionamiento *24-12-3: tiempo de funcionamiento máximo de 2 minutos
• Corriente de inactividad: Menos de 100 mA (incluida la luz de encendido)

Especificaciones de temperatura de funcionamiento:

• 0-50 grados C, reducción lineal del 100 % a 40 grados C al 50 % a 50 grados C.
• Apagado térmico a 70 grados C Temperatura de la caja
• Modelo 24-12-3: Salida máxima de -25 grados a +30 grados C; reducción lineal del 100 % a +30 grados C al 45 % a +50 grados C

Especificaciones mecánicas:

• Caja de disipador de calor de aluminio con recubrimiento en polvo
• Bloque de terminales del panel frontal
• Brida de montaje de alta resistencia
• Placa de PC con revestimiento conformado

Opciones:

• Funcionamiento como cargador de batería o funcionamiento redundante en paralelo*: reducir la potencia a la capacidad de servicio continuo (comunicarse con la fábrica)
• Kit de montaje para vibraciones extremas. (Información a continuación)

Opción: Kit de montaje para vibraciones extremas

El kit de montaje para vibraciones extremas está disponible para proteger los convertidores de potencia Newmar de las tensiones extremas de impacto y vibración al montarlos en vehículos con alta vibración. Este kit reemplaza el kit de vibración estándar que viene con la unidad. Se instala en la brida de montaje de la unidad y actúa como un potente amortiguador para la electrónica en aplicaciones con alta vibración. Es compatible con todas las unidades NEWMAR de 900 a 320 kg (2 a 70 lb). Especifique el KIT L para unidades que pesan entre 900 y 680 kg (2 a 15 lb) y el KIT H para unidades de 720 a 320 kg (16 a 7 lb).
