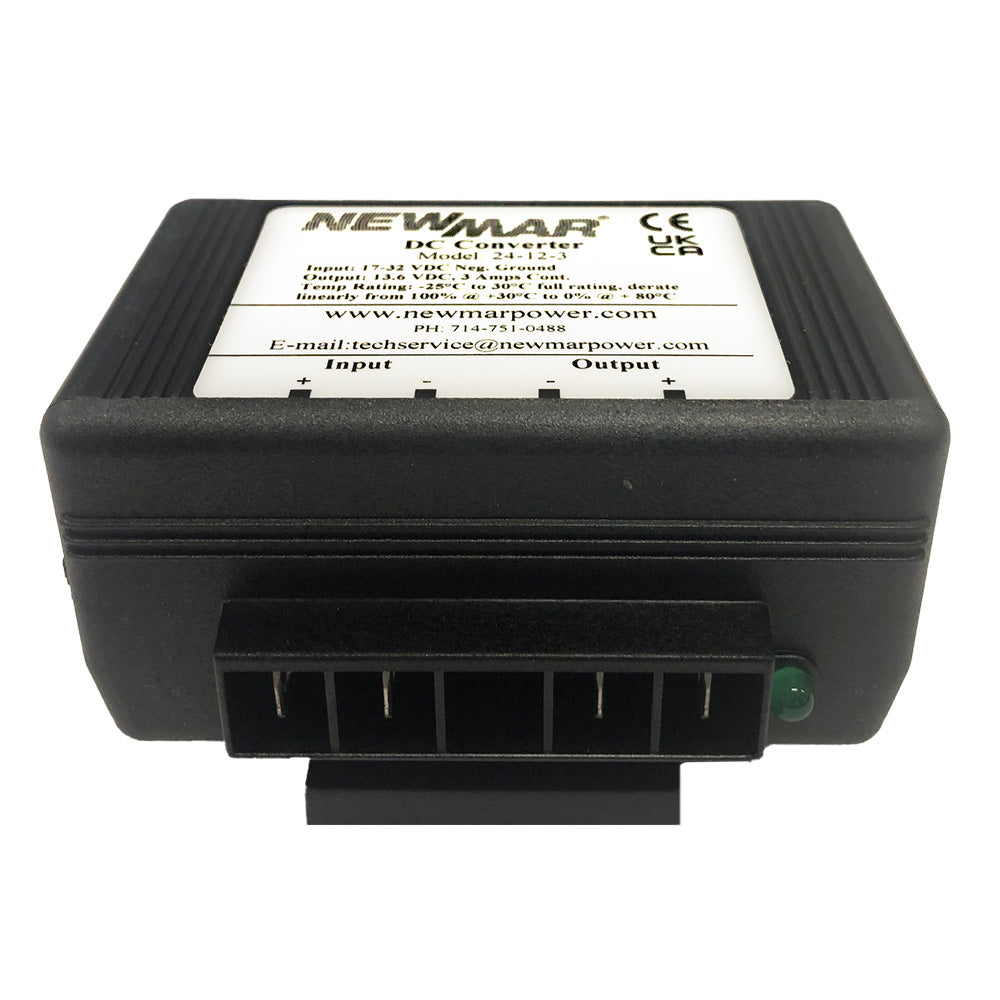

Convertidor de CC 24-12-3

Convierte la entrada de 17-32 VCC a una salida de 12 VCC con tierra negativa para alimentar equipos de comunicación y navegación en sistemas con tierra negativa. (Consulte la serie aislada para aplicaciones con tierra positiva).

Características:

• Excelente regulación: el voltaje de salida se mantiene dentro del 1 % en todas las condiciones de línea y carga dentro de la clasificación
• El calor generado por los semiconductores se extrae y se disipa mediante grandes aletas disipadoras de calor que maximizan el contacto con el aire para un funcionamiento frío y una larga vida útil de los componentes.
• El revestimiento conformado de poliuretano en placas de circuito impreso y carcasas de aluminio anodizado resistentes a la corrosión con soportes amortiguadores de alta resistencia garantizan la supervivencia en entornos hostiles.

Numerosos circuitos convertidores y de protección de carga:

• Limitación de corriente
• Apagado térmico automático
• A prueba de cortocircuitos
• Polaridad inversa
• Protección contra sobretensiones
• Lleva la marca CE

Presupuesto:

• Voltaje de entrada: 17-32
• Voltaje de salida: 13,6
• Amperios de salida (intermitente): 3
• Amperios de salida (continuos): 3
• Tamaño de la caja (alto x ancho x profundidad): 3,5 x 3,5 x 1,75 pulgadas (8,9 x 8,9 x 4,5 centímetros)
• Peso: 1 libra (0,45 kg)
• Salida: 13,6 VCC (ajustable internamente 12,6 - 14,5)
• Ondulación: 150 mV PP máximo
• Regulación: 1% Línea/Carga
• Frecuencia de conmutación: 40 kHz
• Eficiencia: 85% – Típica.
• Aislamiento: Salida/Chasis; Entrada/Chasis: 250 VCC

Clasificaciones de ciclo de trabajo*:

• Intermitente: 20 minutos de tiempo máximo de funcionamiento, 20 % de trabajo. Límite de corriente establecido en aprox. el 105 % de la clasificación intermitente.
• Continuo: 24 horas, 100 % de funcionamiento *24-12-3: tiempo de funcionamiento máximo de 2 minutos
• Corriente de inactividad: Menos de 100 mA (incluida la luz de encendido)

Especificaciones de temperatura de funcionamiento:

• 0-50 grados C, reducción lineal del 100 % a 40 grados C al 50 % a 50 grados C.
• Apagado térmico a 70 grados C Temperatura de la caja
• Modelo 24-12-3: Salida máxima de -25 grados a +30 grados C; reducción lineal del 100 % a +30 grados C al 45 % a +50 grados C

Especificaciones mecánicas:

• Caja de disipador de calor de aluminio con recubrimiento en polvo
• Bloque de terminales del panel frontal
• Brida de montaje de alta resistencia
• Placa de PC con revestimiento conformado

Opciones:

• Funcionamiento como cargador de batería o funcionamiento redundante en paralelo*: reducir la potencia a la capacidad de servicio continuo (comunicarse con la fábrica)
