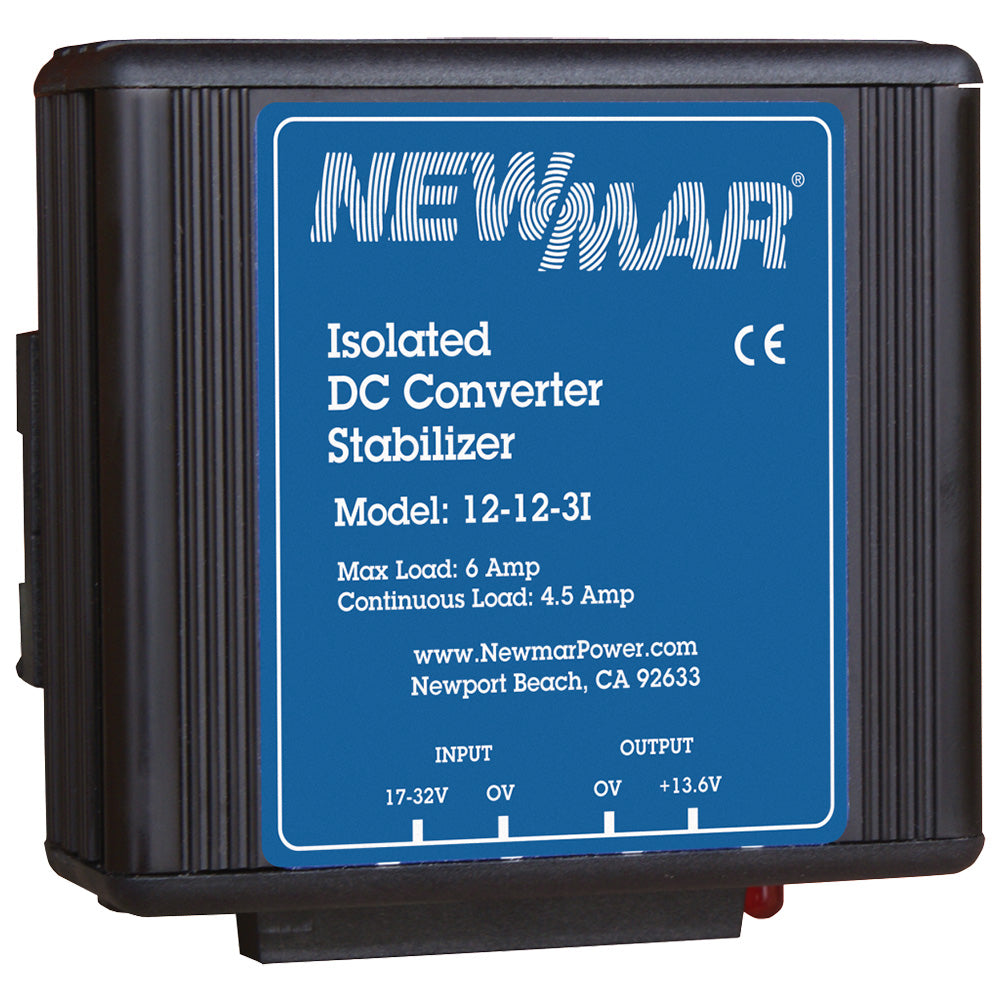

Estabilizador de potencia 12-12-3i

Alimente los componentes electrónicos sensibles con el voltaje adecuado, independientemente del estado de la batería. Este convertidor estabilizador proporciona una salida continua y regulada con precisión en todo el rango de voltaje utilizable de la batería. Esto evita que las cargas se sometan a fluctuaciones en el voltaje de entrada, lo cual puede provocar apagados, reducir el rendimiento y posiblemente dañar los circuitos sensibles.

Este convertidor proporciona un aislamiento total de entrada/salida, eliminando prácticamente el ruido de línea conducido y permitiendo la conexión de equipos de tierra negativa a sistemas de tierra positiva o flotante, o viceversa. Puede modificarse para usarse como cargador de batería, lo que permite mantener una batería a gran distancia de la fuente de voltaje principal, proporcionando energía de reserva en caso de fallo de la fuente principal. Su robusta carcasa de aluminio anodizado es ideal para aplicaciones marinas.

Los beneficios de la aplicación incluyen:

• Opere dispositivos electrónicos con un voltaje de entrada óptimo, incluso con baterías casi agotadas
• Aumentar el voltaje para compensar las caídas de voltaje en tramos largos de cables desde las baterías
• Eliminar caídas de voltaje durante descargas momentáneas de alta corriente de las baterías, como durante el arranque del motor.
• Eliminar la fluctuación de voltaje de las fuentes de carga
• Eliminar el sobreimpulso de voltaje debido a la eliminación repentina de una carga de alta corriente

Presupuesto:

• Voltaje de entrada: 10-16
• Amperios de entrada: 4
• Voltaje de salida: 13,6
• Amperios de salida (intermitente): 3
• Amperios de salida (continuos): 3
• Tamaño de la caja (alto x ancho x profundidad): 3,5 x 3,5 x 1,75 pulgadas (8,9 x 8,9 x 4,5 centímetros)
• Peso: 1 libra (0,45 kg)
• Salida: 12 o 24 V, nominal, ver matriz
• Ondulación: 150 mV PP máximo
• Regulación: 1% Línea/Carga

Clasificaciones de ciclo de trabajo:

• Intermitente: 20 minutos de funcionamiento máximo, 20 % de funcionamiento. El límite de corriente se establece en aproximadamente el 105 % de la capacidad intermitente.
• Continuo: 24 horas, 100% de trabajo
• Corriente de inactividad: Menos de 100 mA (incluida la luz de encendido)
• Temperatura de funcionamiento: 0-50 grados C, reducción lineal del 100 % a 40 grados C al 50 % a 50 grados C. Apagado térmico a 70 grados C de temperatura de la caja.
• Frecuencia de conmutación: 40 kHz.
• Eficiencia: 85% – Típica.
• Aislamiento – Salida/Chasis; Entrada/Chasis: 250 VCC

Especificaciones mecánicas:

• Caja de disipador de calor de aluminio anodizado
• Bloque de terminales del panel frontal
• Brida de montaje de alta resistencia
• Placa de PC con revestimiento conformado

Opciones/Modificaciones de fábrica:

• Funcionamiento como cargador de batería (contactar con fábrica)
• Operación en paralelo/redundante (contactar a la fábrica)
• Kit de montaje de alta vibración
• Voltaje de salida no estándar (comuníquese con la fábrica)

Opción: Kit de montaje para vibraciones extremas

El kit de montaje para vibraciones extremas está disponible para proteger los convertidores de potencia NEWMAR de las tensiones extremas de impactos y vibraciones cuando se montan en vehículos con alta vibración.

El kit (imagen) reemplaza el kit de vibración estándar incluido con la unidad y se instala en la brida de montaje para actuar como un amortiguador para la electrónica en aplicaciones con alta vibración. Es compatible con todas las unidades NEWMAR de 2 a 70 lb. Especifique el KIT-L para unidades que pesan entre 2 y 15 lb y el KIT-H para unidades que pesan entre 16 y 70 lb.
