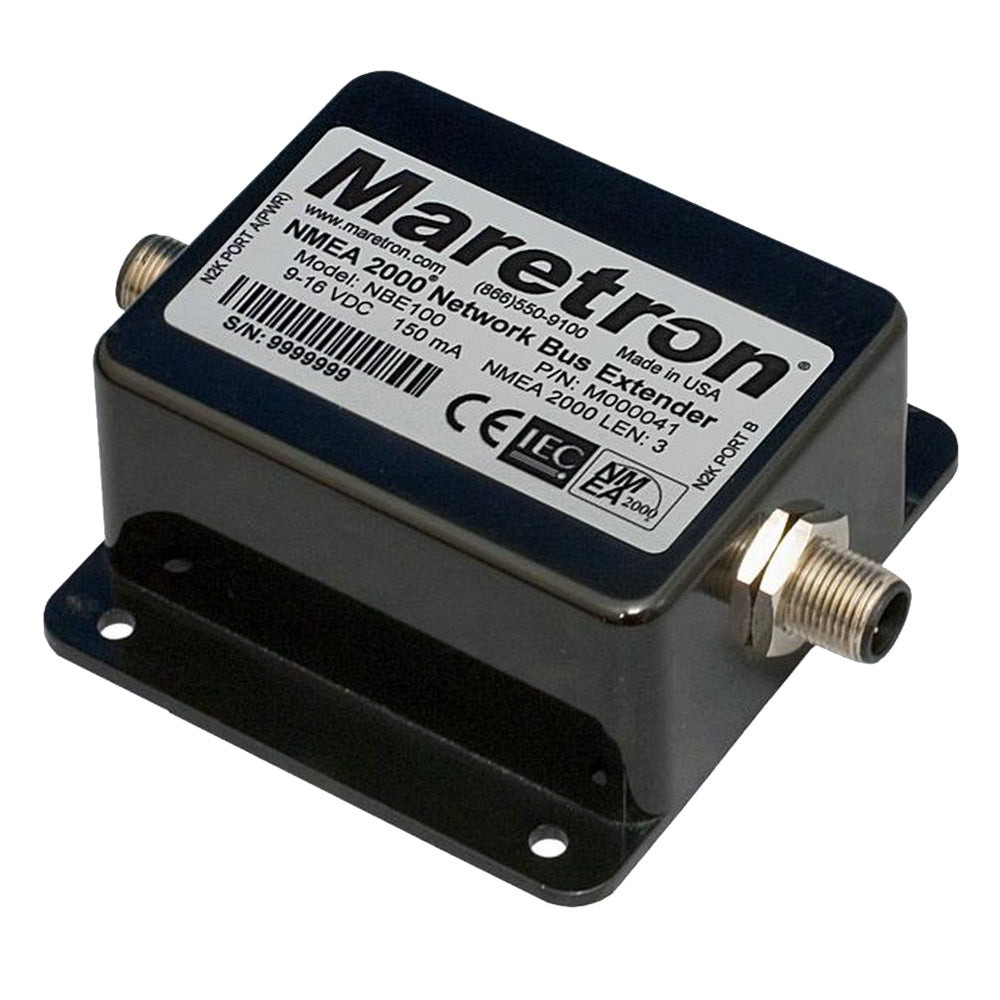

Extensor de bus de red
Número de pieza: NBE100-01

El NBE100 (Extensor de Bus de Red) de Maretron permite ampliar el número máximo de nodos, la longitud del tronco de red y la longitud de derivación acumulada de cualquier red NMEA 2000. El NBE100 soluciona errores de bus y otros problemas eléctricos causados por exceder cualquiera de estas limitaciones y facilita el diseño de redes de gran tamaño. Las redes NMEA 2000 tienen un máximo de 50 nodos permitidos por red, una longitud máxima del tronco de red de 200 m y una longitud de derivación acumulada máxima de 78 m. Si su red supera alguna de estas especificaciones, simplemente desconecte el tronco de red por la mitad y conecte los extremos al NBE100, junto con resistencias de terminación adicionales. Esto dividirá la red en dos segmentos eléctricos, cada uno con hasta 50 nodos, para un total de 100 nodos en la red lógica. El NBE100 enrutará de forma transparente los mensajes NMEA 2000 entre los dos segmentos de red, haciéndolos funcionar como una única red NMEA 2000 lógica. El enrutamiento avanzado de mensajes basado en prioridad garantiza que los mensajes de mayor prioridad siempre tengan prioridad sobre los de menor, lo que permite un funcionamiento predecible y fiable de la red.

Características:

• Segmenta una única gran red NMEA 2000 en dos segmentos eléctricos más pequeños

• Le permite superar la limitación de 50 nodos en una red NMEA 2000

• Le permite superar el límite de longitud del tronco de 200 m en una red NMEA 2000

• Le permite superar la limitación de longitud de caída acumulada de 78 m en una red NMEA 2000

• Permite que todos los dispositivos NMEA 2000 funcionen como si todavía estuvieran en una única red NMEA 2000

• El enrutamiento de mensajes basado en prioridades garantiza que los mensajes de mayor prioridad pasen primero por el extensor de bus.

• Aísla ópticamente los segmentos de red, lo que aumenta la integridad de la señal y la confiabilidad de la red.

  ADVERTENCIA: Este producto puede exponerle a sustancias químicas que el Estado de California reconoce como causantes de cáncer, defectos congénitos u otros daños reproductivos. Para obtener más información, visite P65Warnings.ca.gov .

  Presupuesto:

  • Interfaz de datos: NMEA 2000
  • Dimensiones de la caja: 1" de alto x 4" de ancho x 6" de largo Peso: 0,7 libras
  • Código UPC: 873804003078

  Manual del propietario (pdf)
