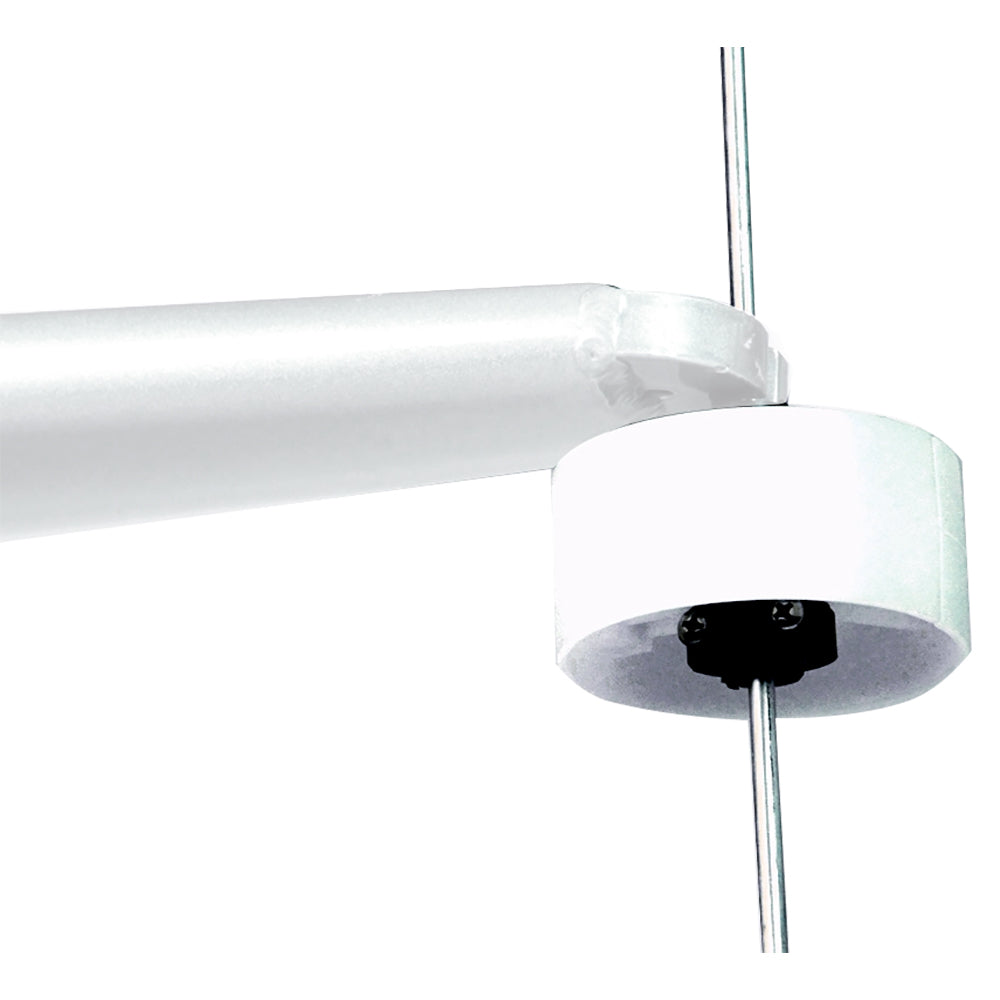

Rodillo de pluma SR-2

El rodillo de pluma Forespar® SR-2 se adapta a cubiertas con un diámetro de alambre de entre 3/16” y 3/8”.

Utilice el par de insertos de tamaño adecuado según la siguiente tabla:

• Alambre de 3/8” – no usar inserto
• Alambre de 5/16” – utilice insertos n.° 1
• Cable de 9/32” – utilice insertos n.° 2
• Alambre de ¼” – utilice insertos n.° 3
• Cable de 7/32” – utilice insertos n.° 4
• Alambre de 3/16” – utilice insertos n.° 5

Los rodillos del foque pueden colocarse justo encima o debajo de las puntas de las crucetas; sin embargo, la instalación será más sencilla si se ubican debajo de ellas. En este caso, puede preensamblar las piezas en cubierta y reducir la posibilidad de perderlas mientras está colgado en la silla del contramaestre. Tenga a mano un trozo de cinta adhesiva de 7,6 cm (péguelo al obenque).

Seleccione los insertos adecuados, colóquelos en las dos mitades de un cubo y ajústelos alrededor de la cubierta. Use la cinta para sujetar estas piezas sin apretar. Observe que los cubos tienen dos orificios para tornillos en un extremo. Hágalos coincidir con los orificios más pequeños en el otro extremo de la otra mitad. Es importante que las caras de contacto de los insertos estén paralelas a las caras de las mitades del cubo. Instale los cuatro tornillos suministrados, apretándolos solo hasta que pueda deslizar el conjunto del cubo por la cubierta del cable. Ahora retire la cinta.

A continuación, instale los rodillos. Observe que una mitad de cada rodillo tiene orificios para los dos tornillos. Acople las mitades que no tienen orificios. Apriete los tornillos. Deslice el rodillo del brazo a la posición deseada en la cubierta y termine de apretar los cuatro tornillos del cubo hasta que las interfaces del cubo estén completamente cerradas.
