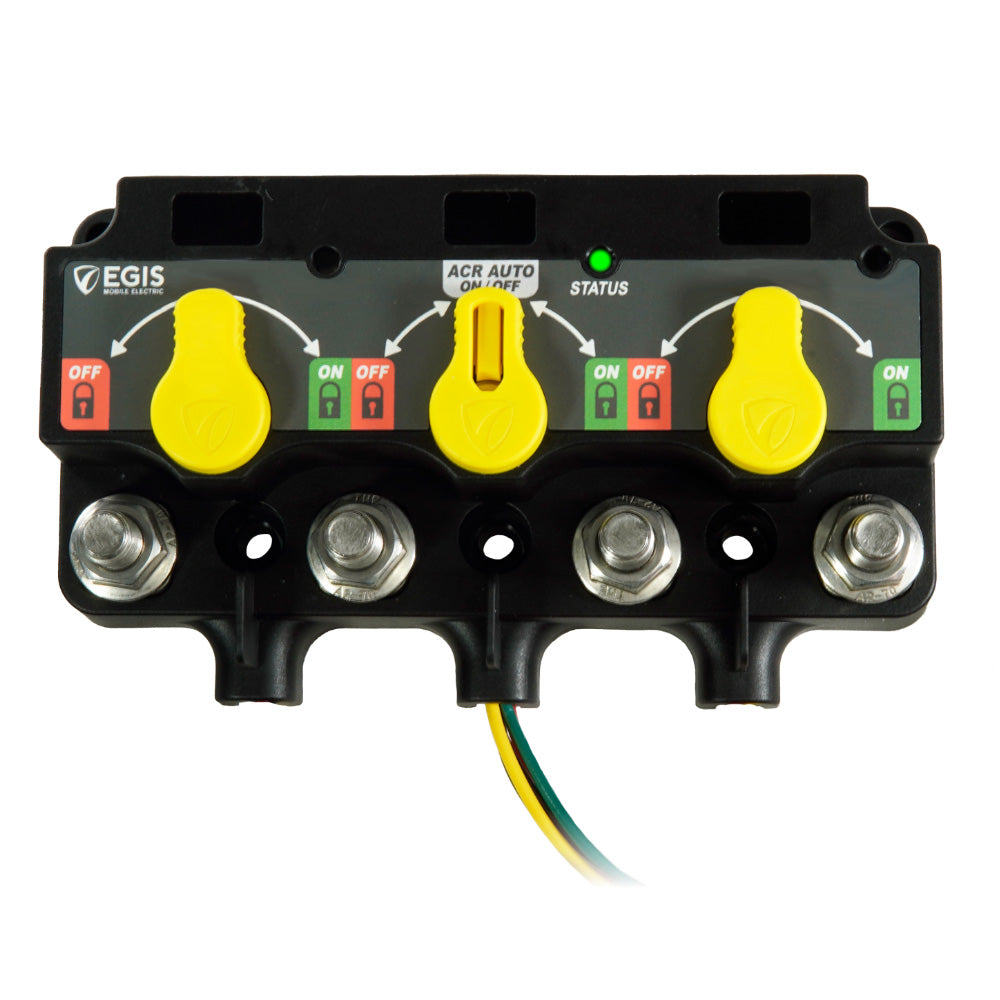

Interruptor mecánico Triple Flex 2 de la serie XD (ACR) con perillas y conector DTM

El relé Egis reemplaza tres relés individuales de alto amperaje con un módulo compacto, lo que reduce significativamente el espacio, elimina el costo de las conexiones de cable de enlace externo, elimina el riesgo de que las conexiones de cable de enlace se aflojen por vibración y brinda conocimiento claro e inequívoco de cómo operar los controles manuales y en qué estado los controles manuales han forzado al relé.

Aplicaciones:

• Diseñado para reemplazar las funciones comunes de conmutación mecánica de múltiples baterías y administración de carga: la conmutación de carga de batería dual común a través de relés externos y un relé de carga automático central para compartir la corriente de carga se implementan fácilmente
• Ampliable con barras colectoras de enlace y enlace cruzado a relés XD adicionales duales, triples o simples: admite sistemas de 3 o 4 baterías con accesorios de interconexión de barras colectoras estándar.

Características:

• Construcción a prueba de balas: sellada a IP67/IP6K9K, la electrónica y los materiales de alta temperatura permiten el montaje en cualquier lugar; pernos de terminal de cable de acero inoxidable; los orificios de montaje grandes aceptan hardware de fijación de 1/4-20/M6
• La opción de control manual intuitivo simplifica la operación y aumenta el conocimiento del estado de la anulación manual y si el dispositivo se queda en un estado bloqueado o encendido (no disponible en soluciones competitivas)
• La programación sencilla a través de interruptores DIP proporciona a cada función de relé una flexibilidad significativa para los fabricantes de equipos originales (OEM) y los instaladores.
• Reducción del 35 al 75 % en el espacio de montaje y el peso del producto mediante un diseño avanzado de solenoide biestable y conjuntos de solenoides múltiples que reemplazan los diseños comunes de sistemas eléctricos
• Plug and play compatible con productos de la competencia heredados: hay opciones de relé simple, doble y triple disponibles con pines de conector DTM/ATM compatibles con relés biestables de la serie ML (este relé tiene un conector DTM)
• Entre un 90 % y un 95 % menos de corriente fuera de estado en comparación con productos y soluciones de sistemas competitivos que requieren varios dispositivos para una funcionalidad similar

Presupuesto:

• Amperios totales de corriente continua: 500
• Corriente máxima de arranque (amperios): 1500
• Vida útil de conmutación mecánica: 1.000.000 de ciclos
• Rango de voltaje (VCC): 8-36
• Consumo de corriente en estado apagado (mA): 1,3
• Corriente de cambio de estado: 5 A a 12 VCC; 3 A a 24 VCC

Características focales:

Pantalla de estado LED

El indicador LED frontal, fácil de ver, proporciona el estado visual del dispositivo, y el LED remoto replica el LED local del dispositivo.

Anulación manual de 3 posiciones

Fuerce la apertura o el cierre de cada relé y, opcionalmente, deje la perilla en cualquiera de las posiciones para bloquear el relé en cualquier condición.

Hoja de etiquetas de 40 circuitos incluida

Los prácticos huecos para el juego de etiquetas impermeables incluido facilitan la identificación de circuitos y relés. Etiquetas en blanco para aplicaciones personalizadas.

Funda protectora incluida

Protege los pernos terminales y los bordes de los terminales de cables contra cortocircuitos accidentales entre sí o con tierra.

Herrajes de acero inoxidable

La corrosión no es un problema con pernos de acero inoxidable de calidad y tuercas con brida autoblocantes.

Programable

Mediante interruptores DIP ubicados bajo la cubierta protectora. Una guía de configuración fácil de usar en el reverso facilita la configuración personalizada para una amplia variedad de aplicaciones.

Huella más pequeña

Los relés XD ofrecen una alta clasificación de amperaje en un paquete más pequeño que las soluciones competitivas, lo que reduce al mínimo los requisitos de espacio de instalación.

Ventilación integrada

Los respiraderos Gortex de alta calidad regulan la presión interna del dispositivo para eliminar la entrada de humedad a través de los sellos y garantizar una larga vida útil del producto en entornos hostiles.
