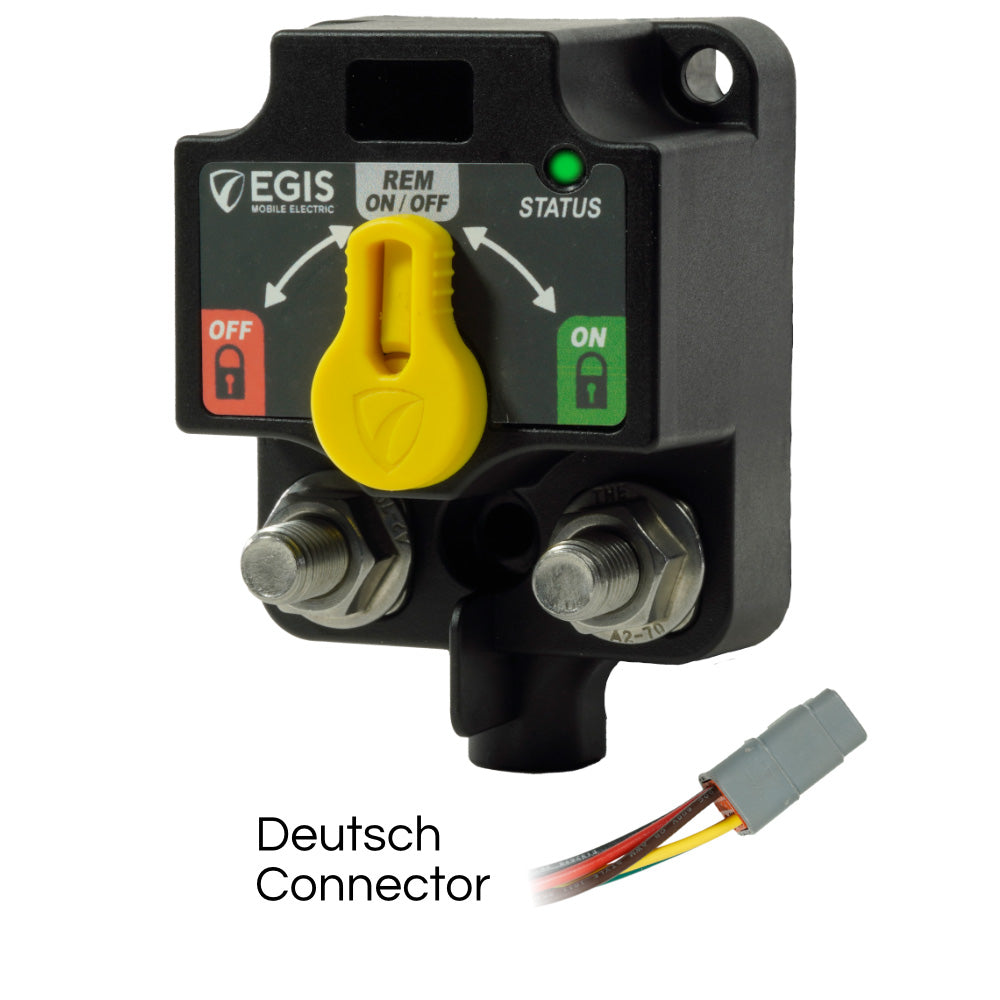

Relé flexible simple serie XD de 2 polos con perillas - Conector DTM

Este relé Egis ofrece una reducción del 35-75 % en el espacio de montaje y el peso del producto gracias a su avanzado diseño de solenoide biestable y a sus múltiples conjuntos de solenoides, que sustituyen los diseños comunes de los sistemas eléctricos. El relé es expandible con barras colectoras de enlace y de enlace cruzado para obtener relés XD adicionales, ya sean dobles, triples o simples. Además, es compatible con sistemas de 2 o 3 baterías con accesorios estándar de interconexión de barras colectoras.

Aplicaciones:

• Reemplazo/alternativa mejorada para solenoides e interruptores de batería remotos heredados; compatible cable a cable con productos de solenoide ML de Blue Sea y de interruptores de batería remotos ML.
• Los pernos de entrada orientados hacia adelante facilitan la conexión de cables grandes y una cubierta protectora con huecos para etiquetas integrados permite una fácil identificación al tiempo que proporciona protección contra cortocircuitos por contacto.

Características:

• Construcción a prueba de balas, sellada a IP67/IP6K9K, y electrónica y materiales de alta temperatura que permiten el montaje en cualquier lugar; Pernos de terminal de cable de acero inoxidable; Los orificios de montaje grandes aceptan hardware de fijación de 1/4-20/M6
• La opción de control manual intuitivo simplifica la operación y aumenta el conocimiento del estado de la anulación manual y si el dispositivo se queda en un estado bloqueado o encendido (no disponible en soluciones competitivas).
• La programación sencilla a través de interruptores DIP simples permite que cada función de relé tenga una flexibilidad significativa para los fabricantes de equipos originales (OEM) y los instaladores.
• Compatible con plug-and-play con productos de la competencia Legacy: Hay opciones de relé simple, doble y triple disponibles con pines de conector DTM/ATM para compatibilidad de pines con relés biestables de la serie ML
• Entre un 90 % y un 95 % menos de corriente fuera de estado en comparación con productos y soluciones de sistemas competitivos que requieren varios dispositivos para una funcionalidad similar

Presupuesto:

• Amperios totales de corriente continua: 500
• Corriente máxima de arranque (amperios): 1500
• Vida útil de conmutación mecánica: 1.000.000 de ciclos
• Rango de voltaje (VCC): 8-36
• Consumo de corriente en estado apagado (mA): 1,3
• Corriente de cambio de estado: 5 A a 12 VCC; 3 A a 24 VCC

Características focales:

Pantalla de estado LED

El indicador LED frontal, fácil de ver, proporciona el estado visual del dispositivo, y el LED remoto replica el LED local del dispositivo.

Anulación manual de 3 posiciones

Fuerce la apertura o el cierre de cada relé y, opcionalmente, deje la perilla en cualquiera de las posiciones para bloquear el relé en cualquier condición.

Hoja de etiquetas de 40 circuitos incluida

Los prácticos huecos para el juego de etiquetas impermeables incluido facilitan la identificación de circuitos y relés. Etiquetas en blanco para aplicaciones personalizadas.

Funda protectora incluida

Protege los pernos terminales y los bordes de los terminales de cables contra cortocircuitos accidentales entre sí o con tierra.

Herrajes de acero inoxidable

La corrosión no es un problema con pernos de acero inoxidable de calidad y tuercas con brida autoblocantes.

Programable

Mediante interruptores DIP ubicados bajo la cubierta protectora. Una guía de configuración fácil de usar en el reverso facilita la configuración personalizada para una amplia variedad de aplicaciones.

Huella más pequeña

Los relés XD ofrecen una alta clasificación de amperaje en un paquete más pequeño que las soluciones competitivas, lo que reduce al mínimo los requisitos de espacio de instalación.

Ventilación integrada

Los respiraderos Gortex de alta calidad regulan la presión interna del dispositivo para eliminar la entrada de humedad a través de los sellos y garantizar una larga vida útil del producto en entornos hostiles.
