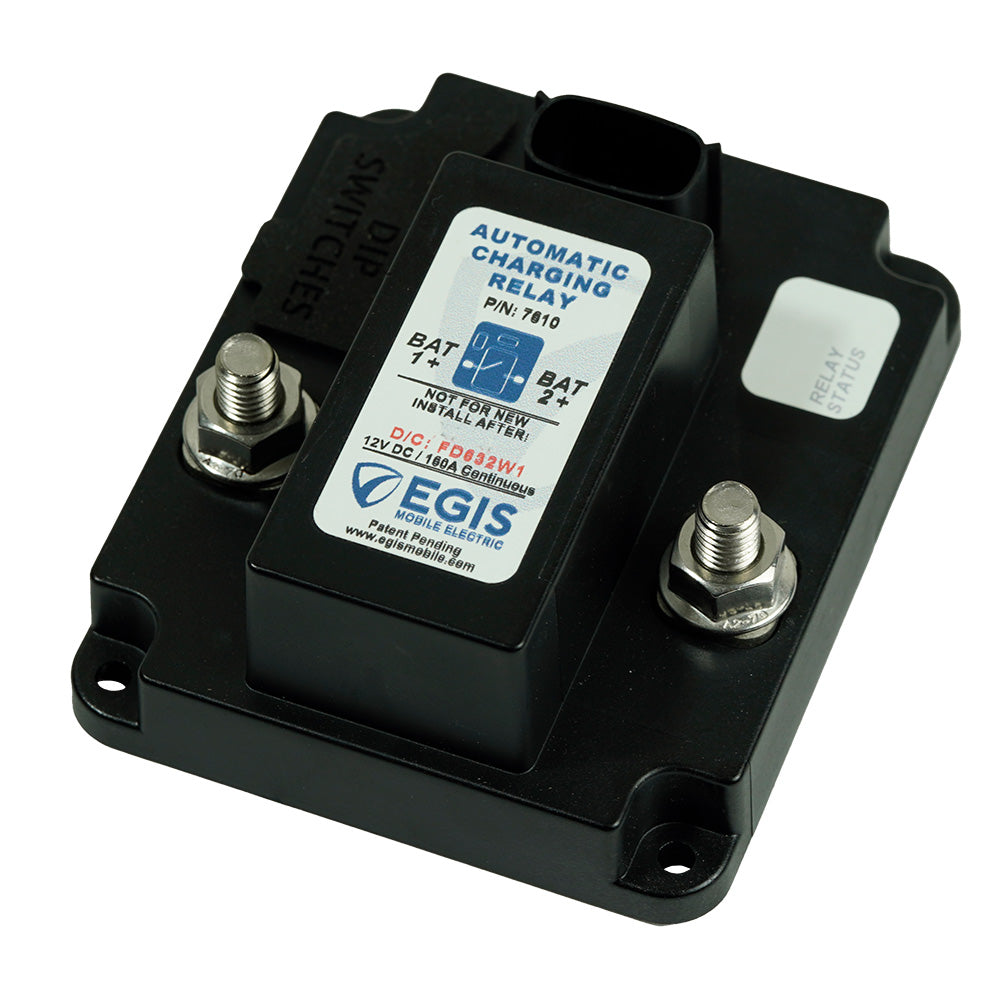

Relé automático de carga programable (ACR) 160 A, 12 V

Este relé de carga Egis de 160 A es automático y programable. El relé evita que las baterías se descarguen por completo al compartir la carga entre dos baterías y aislar las baterías cuando no hay fuentes de carga presentes.

Aplicaciones:

• Compatible con múltiples motores o sistemas de carga independientes mediante la incorporación de dos entradas independientes de arranque o aislamiento del motor para permitir el aislamiento de las fuentes de carga cuando ambas están activas y maximizar el rendimiento de carga.
• Protege contra fallas en cascada del sistema eléctrico mediante un bloqueo opcional que impide el cierre si uno de los terminales está conectado a una batería con una celda en cortocircuito.

Características:

• Consumo de energía ultrabajo en comparación con los ACR típicos (7-10 mA) frente al ACR 7610 de 1,3 mA; no agota las baterías incluso después de un período prolongado de inactividad del sistema eléctrico.
• Instalación sencilla y robusta: el conector sellado integrado evita la corrosión e incluye un arnés de conector Deutsch/Amphenol DTM.
• Opción de entrada de asistencia de arranque para garantizar la máxima corriente de arranque mediante la conexión manual de las baterías a través de un interruptor remoto.
• Construcción de alta resistencia: la unidad sellada, los elementos de fijación de acero inoxidable y los materiales resistentes a altas temperaturas permiten su instalación en cualquier lugar. Protección integrada de apagado por sobrecarga térmica.
• La salida adicional de baja corriente puede utilizarse para informar de forma remota sobre el estado del dispositivo o accionar un relé secundario para cargar un banco de baterías sin fuente de carga (ver ejemplo).

Especificaciones:

• Corriente continua (A): 160
• Rango de tensión: 8-18 VCC
• Consumo de corriente en estado de reposo (mA): 1,3
• Corriente de interrupción (A): 240
• Tensión de cierre del ACR (VCC): 12,9-13,6
• Tensión de apertura del ACR (VCC): 12,1-12,8

Características destacadas:

Conmutadores DIP en la parte superior

Accesibles después de la instalación para programar los ajustes de tensión y determinar las características activas. Protegidos por una cubierta con cierre automático.

Elementos de fijación de acero inoxidable con bloqueo automático

Materiales 100 % no ferrosos y resistentes a la corrosión. Todos los tornillos y tuercas de fijación tienen bloqueo automático.

Conector de E/S integrado

El conector sellado Molex MX-150 elimina la susceptibilidad a la corrosión y al aflojamiento por vibración de los terminales de conexión rápida de 1/4" presentes en productos de la competencia.

Opciones de conexión

Incluye de serie un arnés de conector estilo Deutsch DT/AT. Ofrece tres opciones de conexión (MX-150, DT/AT y cables).

Fácil integración con bloques de fusibles RT (circuitos de 24 h)

Las barras colectoras opcionales EasyLink reducen el espacio y el coste necesarios para conectar los relés de la serie TH con los bloques de fusibles de la serie RT.

Diagnóstico mediante LED

Proporciona una indicación del estado de encendido/apagado inminente del relé, subtensión, sobretensión/sobretemperatura, aislamiento/asistencia de arranque y salida activa/inactiva.

ADVERTENCIA: Este producto puede exponerle a sustancias químicas que, según el estado de California, pueden causar cáncer, defectos de nacimiento u otros daños reproductivos. Para obtener más información, visite P65Warnings.ca.gov.

Especificaciones:

• Bloqueable: Sí
• Dimensiones de la caja: 3" de alto x 4" de ancho x 8" de largo. Peso: 0,85 lb
• UPC: 850035199633
