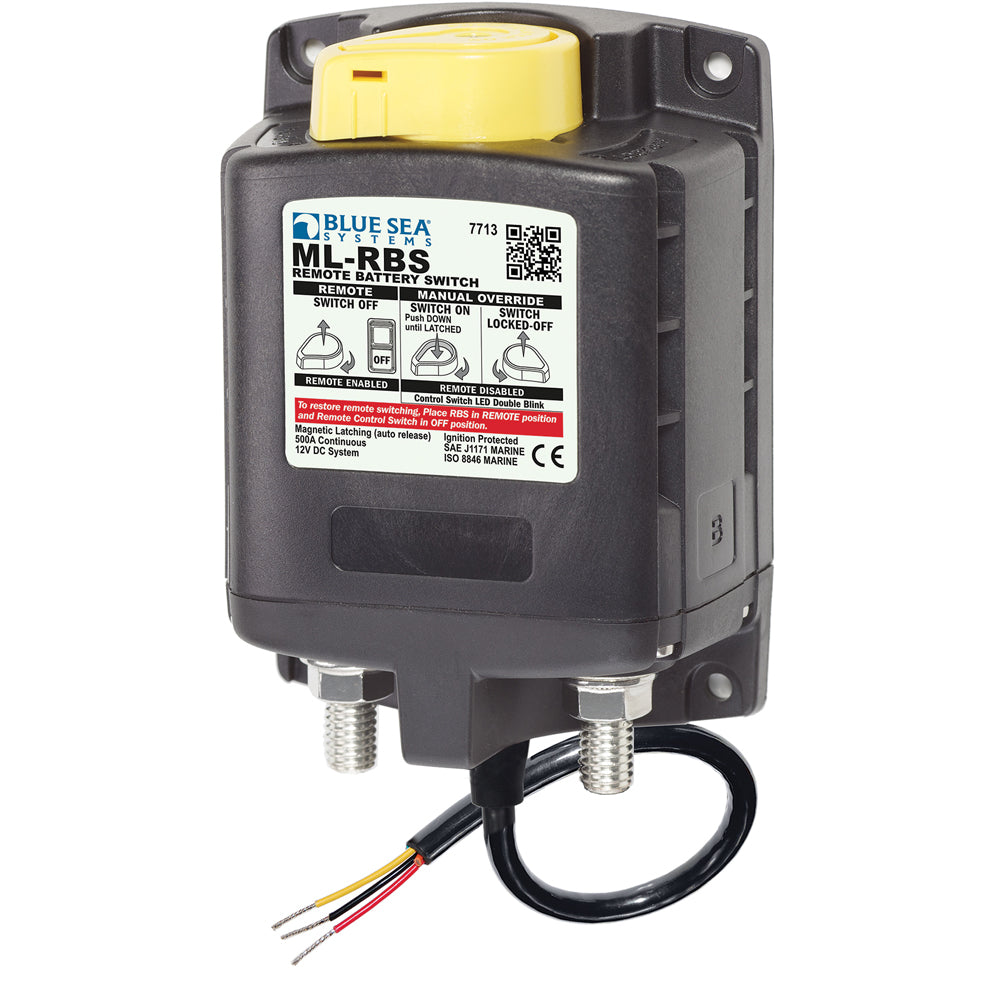

Interruptor de batería remoto ML-RBS con liberación automática manual - 12 V

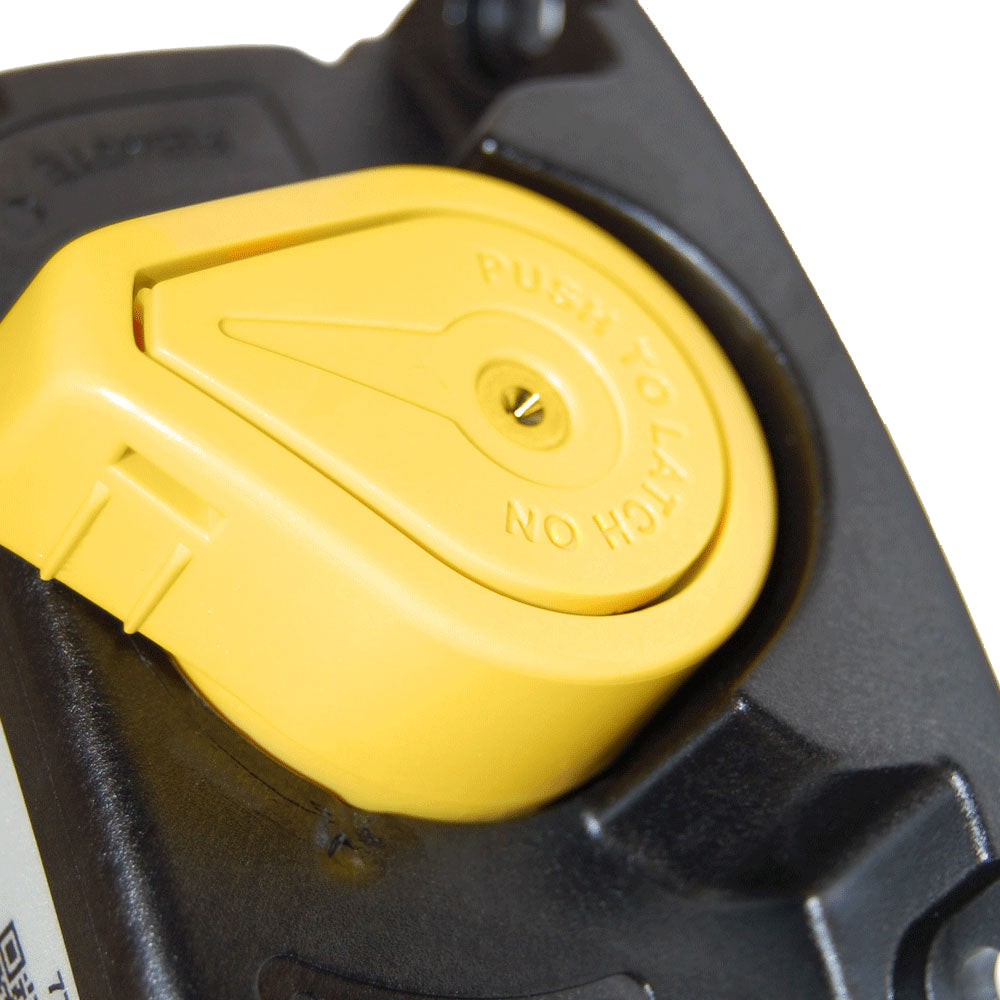

• La perilla de anulación manual proporciona un nivel adicional de seguridad que permite el control con o sin energía y ofrece la capacidad de BLOQUEO para mantenimiento.

• Salida LED para indicar de forma remota el estado del interruptor (requiere LED opcional)

• Pernos de cobre estañado de 3/8"-16 para máxima conductividad y resistencia a la corrosión

• El perno de 7/8" (22 mm) de longitud acepta múltiples terminales de cable

• Huecos de etiquetas para identificación de circuitos

• Los contactos de aleación de plata proporcionan una alta confiabilidad para conmutar cargas activas

Interruptor de batería remoto de liberación automática serie ML con conmutación SPST Proporciona conmutación de 500 A y las características de los interruptores de batería remotos ML actuales, pero se puede controlar con un interruptor SPST o SPDT para aplicaciones donde se desea un relé normalmente abierto

Presupuesto
Conexión del circuito de control: cable estañado
Voltaje nominal: 12 V CC
Función de la bobina: liberación automática
Montaje: #10
Corriente de funcionamiento: 8 mA cuando está apagado/13 mA cuando está encendido
Corriente de funcionamiento al cambiar de estado: <7 A (40 ms)
Voltaje del circuito de control: 10,1 a 16,5 V CC
Clasificación continua: 500 A
Clasificación intermitente: 700 A (5 min)
Capacidad de arranque: 10 segundos 2500 A
Capacidad de arranque: 1 min 1100 A
Temperatura mínima de funcionamiento: -10° C
Temperatura máxima de funcionamiento: 50° C
Tamaño del cable para cumplir con las clasificaciones: 2x (4/0)
Conmutación de corriente en vivo: 300 A a 12 V CC, 10 000 ciclos
Capacidad de interruptor de control maestro: Sí
Resistencia mecánica: 100.000 ciclos
Ciclos de conmutación: 100.000
Espacio libre del diámetro del anillo terminal: 1,18" (29,97 mm)
Longitud del perno terminal: 0,875" (22,23 mm)
Tamaño del perno terminal: 3/8-16 (M10)
Par de apriete del perno terminal: 140 in-lb (15,82 Nm)
Peso: 1,75 lb (0,79 kg)

ADVERTENCIA: Este producto puede exponerle a sustancias químicas, como el ftalato de di(2-etilhexilo) (DEHP), que el Estado de California reconoce como causante de cáncer, defectos congénitos u otros daños reproductivos. Para obtener más información, visite P65Warnings.ca.gov .

Presupuesto:

• Bloqueable: Sí
• Amperaje continuo: 500a
• Dimensiones de la caja: 3" de alto x 7" de ancho x 12" de largo Peso: 2,1 libras
• Código UPC: 632085077129
