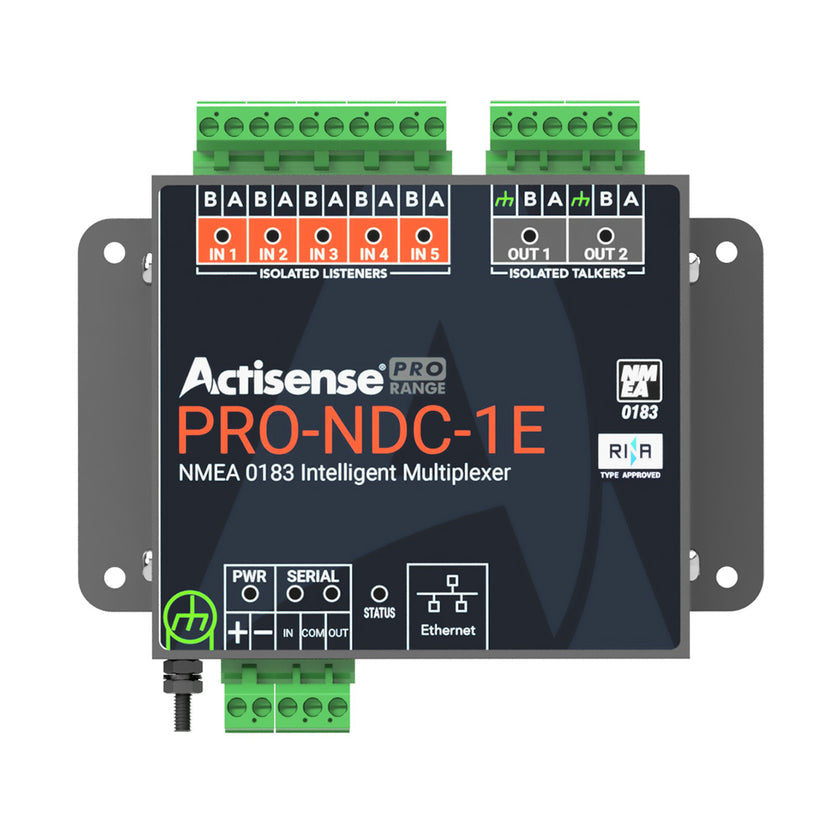

Multiplexor PRO NMEA 0183 - 5 entradas y 2 salidas ISO-Drive, conexiones Ethernet y serie

El PRO-NDC-1E es más que un simple multiplexor NMEA 0183…

Este multiplexor resistente, robusto y con aprobación de tipo ofrece potentes funciones avanzadas que permiten ajustar la velocidad de transmisión, la conmutación automática y el filtrado a nivel de frase.

Características:

• Conmutación automática entre entradas para permitir una entrada de prioridad primaria, secundaria y terciaria.
• Velocidades de transmisión configurables para permitir que los dispositivos de 38400 y 4800 baudios funcionen a través del mismo multiplexor.
• El filtrado de frases para bloquear las frases no deseadas de salidas específicas ayuda a limitar el consumo de ancho de banda.
• Fácil de configurar mediante la interfaz de usuario basada en la web, sin necesidad de introducir y editar manualmente cadenas de texto.
• El dispositivo con aprobación de tipo RINA significa que el multiplexor es apto para instalaciones de ocio, comerciales y de clase/tipo.
• Los múltiples LED permiten realizar diagnósticos «de un vistazo» para garantizar que todo funcione correctamente.
• La transmisión de datos NMEA 0183 a través de Ethernet permite la conectividad con dispositivos y sistemas Ethernet existentes.
• Las 5 entradas NMEA 0183 con aislamiento óptico y las 2 salidas NMEA 0183 con aislamiento ISO-Drive proporcionan protección para todos los instrumentos conectados.
• Puerto serie bidireccional dedicado (totalmente aislado mediante tecnología ISO-Drive)
• El puerto serie puede utilizarse como entrada/salida adicional
• El puerto Ethernet admite conexiones directas y en red
• Transmisión NMEA 0183 a través de Ethernet
• Velocidades de transmisión de entrada y salida configurables
• Permite la combinación de datos y la conversión de velocidad
• 2 entradas virtuales de conmutación automática independientes con prioridad
• Aislamiento de la alimentación de la batería
• LEDs de diagnóstico
• Montaje opcional en carril DIN
• Con aprobación de tipo
• Rápido y fácil de instalar
• Configuración mediante un navegador web estándar, sin problemas de compatibilidad con el sistema operativo del PC
• Las funciones avanzadas resuelven los problemas de enrutamiento de datos NMEA 0183
• Totalmente aislado con tecnología ISO-Drive para mayor tranquilidad
• Las actualizaciones sencillas del firmware hacen que el dispositivo esté preparado para el futuro

Especificaciones técnicas:

Fuente de alimentación

• Tensión de alimentación de entrada: de 9 a 35 V CC
• Corriente de alimentación de entrada: 150 mA máx. a 12 V CC (todas las salidas a plena potencia con cargas de 100 ohmios)
• Protección de entrada: polaridad inversa continua, sobretensión transitoria y protección ESD
• Indicador de alimentación: LED azul, indica que la unidad funciona correctamente
• Conector de alimentación de entrada: terminal de tornillo enchufable de 2 vías, paso de 5,08 mm (de 12 a 30 AWG)

Puerto NMEA 0183 – Receptor y emisor

• Número de puertos receptores/de entrada: 5 receptores NMEA 0183 aislados
• Número de puertos emisores/de salida: 2 emisores NMEA 0183 aislados
• Compatibilidad: totalmente compatible con NMEA 0183, RS422 y RS232. Compatible con receptor RS-485
• Velocidad/velocidad de transmisión: de 4800 a 38400 bps
• Tensión de salida del emisor: ≥ 2,2 V (diferencial) con carga de 100 ohmios
• Corriente de salida del emisor: 20 mA máximo por salida
• Protección de salida del emisor: cortocircuito y ESD
• Indicador de datos del emisor: LED naranja (parpadea según la velocidad de transmisión de datos)
• Tolerancia de tensión de entrada del receptor: de -15 V a +15 V de forma continua, de -35 V a +35 V a corto plazo (< 1 segundo)
• Protección de entrada del receptor: limitación de corriente, protección contra sobretensión de hasta 40 V CC y protección ESD
• Indicador de datos del receptor: LED verde (parpadea según la velocidad de transmisión de datos)
• Conectores: terminales de tornillo enchufables de 2/3 vías, paso de 5,08 mm (de 12 a 30 AWG)

Puerto serie

• Compatibilidad: compatible con RS422 y RS232. Compatible con receptor RS-485
• Velocidad/velocidad de transmisión: 115200 bps
• Tensión de salida: ≥ 2,1 V (diferencial) con carga de 100 ohmios
• Corriente de salida: 20 mA máx.
• Protección de salida: cortocircuito y ESD
• Tolerancia de tensión de entrada: de -15 V a +15 V de forma continua, de -35 V a +35 V a corto plazo (< 1 segundo)
• Protección de entrada: limitación de corriente, protección contra sobretensión de hasta 40 V CC y protección ESD
• Indicadores de datos: LEDs: verde = recepción, naranja = transmisión
• Conectores: terminales de tornillo enchufables de 3 vías, paso de 5,08 mm (de 12 a 30 AWG)

Puerto Ethernet

• Interfaz del host: 10/100BaseT, detección automática de polaridad
• Protocolos compatibles: TCP/IP para configuración y actualización del firmware, TCP/IP y UDP para comunicaciones NMEA 0183
• Conector: RJ45
• Indicadores: verde – enlace, amarillo – 100 Mbps

Aislamiento

• Receptor NMEA 0183: utiliza IsoDriveTM, probado a 1000 V con prueba de alta tensión
• Emisor NMEA 0183: utiliza IsoDriveTM, probado a 1000 V con prueba de alta tensión
• Puerto serie: utiliza IsoDriveTM, probado a 1000 V con prueba de alta tensión
• Puerto Ethernet: 2 kV durante 60 s

Mecánico

• Material de la carcasa: acero inoxidable 316
• Dimensiones: 139 mm (an.) x 98 mm (al.) x 26 mm (pr.)
• Peso: 360 g
• Montaje: montaje en mamparo o en carril DIN (kit DIN 1)

Aprobaciones y certificaciones

• EMC: IEC 60945:2002-08, DNVGL-CG-0339:2019 e IACS UR E10 Rev7
• Distancia de seguridad para la brújula: 300 mm
• Certificado de aprobación de tipo: RINA
• Temperatura de funcionamiento: de -25 a +70 °C
• Temperatura de almacenamiento: de -40 a +85 °C
• Humedad relativa (HR): 95 % a 55 °C
• Protección ambiental: IP40
• Garantía: 3 años (5 años si se registra)

Especificaciones:

• Interfaz de datos: NMEA 0183
• Dimensiones de la caja: 2" al. x 6" an. x 10" pr., peso: 1 lb
• UPC: 5060998710577
