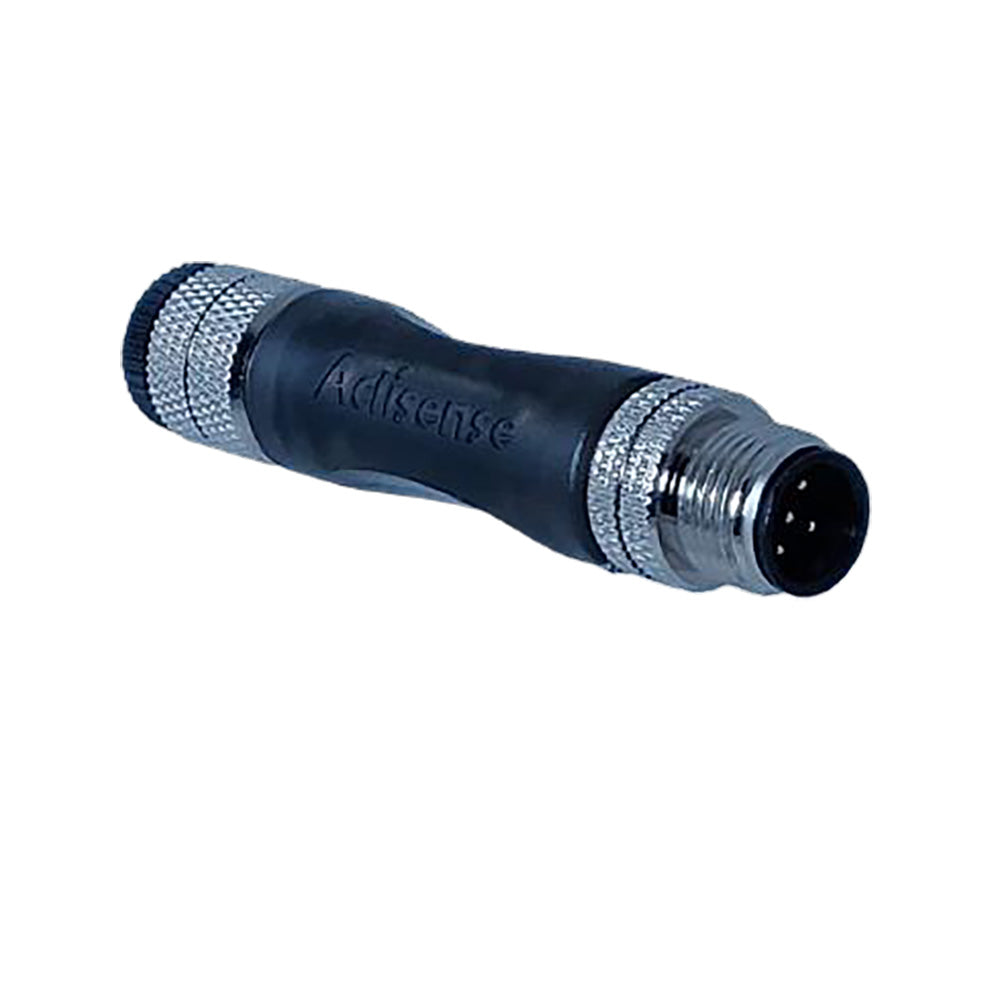

Microterminador universal inteligente NMEA2000

Termine su red NMEA 2000 – independientemente de si necesita una conexión macho o hembra – y utilice la funcionalidad inteligente del TER-U para diagnosticar fácilmente cualquier problema de alimentación o tensión en su bus NMEA 2000.

El TER-U puede instalarse directamente al final de su red o utilizarse como terminador en línea en lugares de difícil acceso.

El TER-U actúa como un terminador de diagnóstico inteligente, proporcionando información instantánea sobre el estado del bus NMEA 2000 a bordo. También es un terminador universal que puede utilizarse como terminador en línea o como terminador macho o hembra, ya que se suministra con tapas de bloqueo.

Dispone de un circuito de monitorización de tensión de alta precisión integrado, que monitoriza continuamente la tensión del bus e iluminará sus LED internos cuando detecte que la tensión del bus tiene la polaridad correcta. Si detecta que la tensión se encuentra dentro del rango mínimo requerido, indicará «VERDE» inmediatamente, proporcionando información continua y valiosa sobre el estado del bus.

Si la tensión cae por debajo del nivel mínimo requerido de 9,0 V, los LED se iluminarán en «ROJO», indicando que existe un problema potencial con la alimentación del bus NMEA 2000. Del mismo modo, si los LED no se iluminan en absoluto, esto indicaría que no hay alimentación o que la polaridad es incorrecta. Esta función de monitorización se realiza continuamente y de forma permanente.

Debido a que estos terminadores están iluminados, proporcionan al instante información de que el terminador está realmente presente (es decir, permiten identificar que hay dos terminadores presentes), lo cual es especialmente útil en lugares de difícil acceso.

Este microterminador universal inteligente puede utilizarse como terminador macho o hembra, o incluso como terminador pasante para aplicaciones en la parte superior de los mástiles, lo que lo hace verdaderamente universal.

Especificaciones técnicas:

Eléctricas

• Corriente nominal: 4 A
• Tensión nominal: 36 V CC
• Resistencia del terminador: 120 Ω 1 %

Características

• LED verde: NET-S ≥ 9,05 V ± 1 %
• LED rojo: NET-S < 9,05 V ± 1 %

Mecánicas

• Contacto macho: latón chapado en oro
• Contacto hembra: bronce fosforoso chapado en oro
• Portacontacto macho: PA66 (30 % de carga de vidrio), negro
• Portacontacto hembra: PA66 (30 % de carga de vidrio), negro
• Polarización del contacto macho: estándar M12 - «A»
• Polarización del contacto hembra: estándar M12 - «A»
• Rosca de acoplamiento macho: M12
• Rosca de acoplamiento hembra: M12
• Tapa de rosca macho: latón chapado en níquel
• Tapa de rosca hembra: latón chapado en níquel
• Carcasa: PVC negro
• Peso: 23,6 g
• Clasificación de inflamabilidad: UL94 V0

 Aprobaciones y certificaciones

• Protección: IP67 (cuando está acoplado)
• Temperatura de funcionamiento: de -20 °C a +70 °C
• Temperatura de almacenamiento: de -40 °C a +85 °C

Especificaciones:

• Género de la conexión: macho-hembra
• Interfaz de datos: NMEA 2000
• Conectores NMEA 2000: terminadores
• Dimensiones de la caja: 0,50" de alto x 1,00" de ancho x 2,75" de largo. Peso: 0,06 lb
• UPC: 5060998710317
