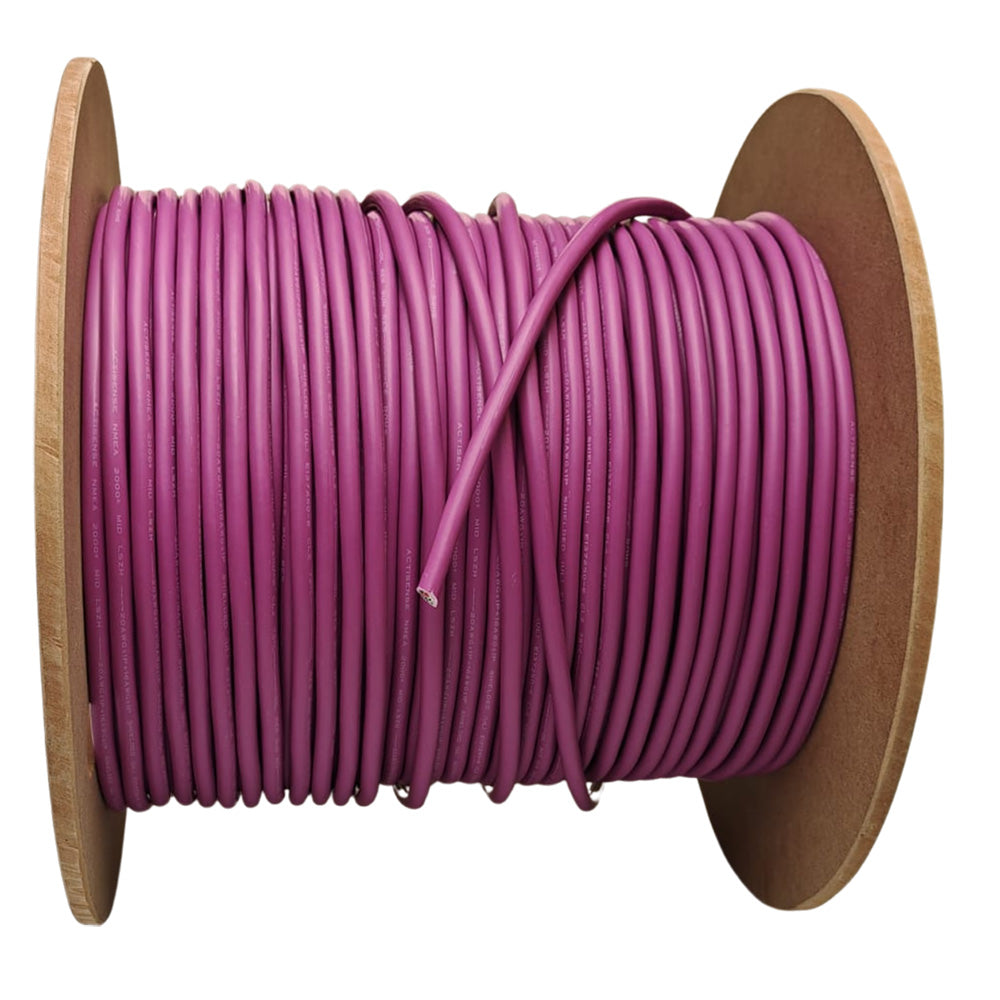

Bobina de cable intermedio NMEA2000 - 100 m

Este cable puede utilizarse para crear o ampliar una red NMEA 2000® de longitudes flexibles que se adapte a cualquier instalación. El cable es ideal para utilizarlo con cualquier producto de la gama Actisense A2K para crear redes.

El cable cuenta con certificación LSZH para ofrecer a instaladores y usuarios finales la máxima tranquilidad y una capa adicional de seguridad.

La gama de conectores y cables NMEA 2000® de Actisense ha sido diseñada utilizando nuestros conocimientos especializados en interconectividad y NMEA. Todos los cables y conectores de Actisense están aprobados para NMEA 2000®.

El cable NMEA 2000® incluye cinco hilos dentro de un único cable impermeable: hilos de alimentación y tierra, dos hilos de señal y un hilo de drenaje. El hilo de drenaje se conecta a la malla del cable, que protege los hilos de señal, alimentación y tierra de las interferencias de radiofrecuencia (RFI) externas y ayuda a reducir las emisiones de RFI del cable.

El cable intermedio NMEA 2000® puede utilizarse para crear una red troncal de hasta 250 metros de longitud y ofrece una capacidad de corriente de 4 A con conectores Micro, o de 8 A con conectores Mini.

Especificaciones técnicas:

Cable

• Tensión nominal: 60 V CC
• Corriente nominal: 8 A
• Material de la malla: cobre estañado 37 AWG
• Cobertura de la malla: 65 % nom.
• Material del revestimiento: LSZH morado (RAL 4008)
• Diámetro exterior del revestimiento: 8,2 mm
• DCR total (malla + cinta + drenaje): 3,2 Ω / 1000 pies (10,5 mΩ/m)
• Longitud de la bobina: 100 m
• Peso de la bobina: 13-14 kg

Par de alimentación

• Conductor: 16 AWG (cobre estañado de 19 hilos)
• Aislamiento: LSZH de 0,17 mm nom.
• Diámetro: 1,85 mm nom.
• Colores: rojo y negro
• Blindaje: cinta de Mylar de aluminio sobre el par
• Resistencia de CC: 4,26 Ω / 1000 pies (14 mΩ/m)

Par de datos

• Conductor: 20 AWG (cobre estañado de 19 hilos)
• Aislamiento: PE espumado de 0,79 mm nom.
• Diámetro: 2,49 mm nom.
• Colores: azul y blanco
• Blindaje: cinta de Mylar de aluminio sobre el par
• Impedancia: 120 Ω ±10 % a 1 MHz
• Resistencia de CC: 10,9 Ω / 1000 pies (35,8 mΩ/m)
• Atenuación a 125 kHz: 0,29 dB / 100 pies
• Atenuación a 500 kHz: 0,50 dB / 100 pies
• Atenuación a 1 MHz: 0,70 dB / 100 pies

Drenaje

• Conductor: 20 AWG (cobre estañado de 19 hilos)
• Resistencia de CC: 10,9 Ω / 1000 pies (35,8 mΩ/m)

Aprobaciones y certificaciones

• Temperatura de funcionamiento: de -20 °C a +70 °C
• Temperatura de almacenamiento: de -40 °C a +85 °C
• Aprobado para NMEA 2000
• Conforme a RoHS
• Certificado UL (E137250), (UL13)
• LSZH según IEC 60754-1/2 e IEC 61034-1/2

Especificaciones:

• Interfaz de datos: NMEA 2000
• Conectores NMEA 2000: cables troncales/de derivación
• Dimensiones de la caja: 12,00" de alto x 14,00" de ancho x 14,00" de largo. PESO: 30 lb
• UPC: 5060998710812
