Gateway Actisense 0183 a N2K con interfaz PC, conexión ISO [NGX-1-ISO]
Descripción
Puerta de enlace N2K para NMEA 0183 con interfaz PC y conexión ISO
La tecnología de puerta de enlace inteligente permite la interfaz con PC y la conversión de datos NMEA…
El NGX-1 es una puerta de enlace inteligente multifunción que combina la potencia de nuestros dos productos de la generación anterior (NGT-1 y NGW-1) en un solo producto flexible y rentable.
Configure el NGX-1 para que funcione como interfaz NMEA 2000 <–> PC, o como puerta de enlace de conversión bidireccional NMEA 0183 <–> NMEA 2000.
Características:
- Visualice todos los datos de la red NMEA 2000 en el lector NMEA de Actisense. El dispositivo admite todos los PGN disponibles en el estándar NMEA 2000.
- Visualice los datos NMEA 0183 convertidos en el lector NMEA de Actisense. El dispositivo cuenta con la biblioteca de conversión más amplia de cualquier puerta de enlace.
- Conéctese fácilmente a una amplia gama de aplicaciones para PC a través del NGX-1, como TimeZero (NMEA 2000) y OpenCPN (NMEA 0183).
- Configure el EMU-1, NGW-1 y NGX-1 de Actisense mediante Actisense Toolkit utilizando un NGX-1.
- Conecte instrumentos NMEA 0183 heredados con nuevas redes NMEA 2000, reduciendo considerablemente los costes de actualización.
- Herramienta de diagnóstico vital para NMEA 2000
- Entrada con aislamiento óptico y salida ISO-Drive™ para conectarse de forma segura a RS232 o RS422
- Velocidad de transferencia de datos de hasta 230.400 baudios
- La configuración avanzada mediante Actisense Toolkit permite establecer las listas Tx/Rx y las velocidades Tx
- Admite rumbo rápido a 10 Hz
- Múltiples LED de diagnóstico
- Permite que todas las principales aplicaciones de cartografía para PC se conecten al bus NMEA 2000
- Proporciona un cortafuegos que aplica reglas entre el PC y el bus NMEA 2000
- Potente diagnóstico de la red NMEA 2000 mediante el software NMEA Reader GRATIS incluido
- Configure y actualice mediante flash los productos Actisense en el bus
- Actualice equipos NMEA 0183 a NMEA 2000
- Permita que los dispositivos NMEA 0183 reciban datos vitales de NMEA 2000
- Utilice el bus NMEA 2000 para multiplexar varias señales NMEA 0183
- Motor de conversión bidireccional fiable y reconocido
- Admite una amplia gama de conversiones, incluido AIS
- Fácilmente configurable mediante Actisense Toolkit
Especificaciones técnicas
Fuente de alimentación
- Tensión de alimentación (puerto NMEA 2000): de 9 a 30 V CC
- Corriente de alimentación (puerto NMEA 2000): 62 mA a 9 V CC
- Número equivalente de carga (LEN): 2
Puerto NMEA 2000
- Velocidad / tasa de baudios: 250 kbps
- Conectividad: conector M12 macho (codificado A)
Puerto ISO
- Compatibilidad: compatibilidad total con NMEA 0183, RS232 y RS422. Compatible con receptores RS485
- Velocidad / tasa de baudios: de 4800 a 230400 baudios
- Tensión de salida: >= 2,1 V (diferencial) en 100 Ω
- Corriente de salida: máx. 20 mA
- Protección de salida: cortocircuito y ESD
- Tolerancia de tensión de entrada: de -15 V a +15 V de forma continua; de -35 V a +35 V a corto plazo (< 1 segundo)
- Protección de entrada: limitación de corriente y protección contra sobretensión hasta 40 V CC
- Conectividad: cable de 5 mm pelado y estañado
- Longitud del cable: 0,75 m
Aislamiento
- De puerto NMEA 2000 a puerto ISO: utiliza IsoDriveTM, probado a 1000 V de tensión de prueba
- De puerto NMEA 2000 a puerto USB: aislamiento galvánico, probado a 1000 V de tensión de prueba
Mecánica
- Material de la carcasa del cuerpo: policarbonato ignífugo
- Material de la carcasa de los tapones: PBT ignífugo
- Peso: 113 g
Aprobaciones y certificaciones
- NMEA 2000: certificado NMEA 2000
- NMEA 0183: cumple los requisitos IEC 61162-1 y 61162-2
- RoHS y REACH: conforme
- Certificación del módulo: KCC / BQB / IC / Wi-Fi / NCC / MIC / FCC DSS / FCC DTS / SRRC / CE, EN 60945:2002 Edición 4 (sección 9.3), EN 301 489-1 V2.2.3, EN 301 489-17 V3.2.4
- EMC: emisiones espurias radiadas EN 300 328 V2.2.2, FCC Parte 15b, ICES-003 Edición 7
- Protección ambiental IP67
- Temperatura de funcionamiento -25 °C a +70 °C
- Temperatura de almacenamiento -30 °C a +70 °C
- Humedad recomendada 0 a 93 % HR a 40 °C
- Garantía 3 años, ampliable a 5 años tras el registro
Especificaciones:
- Interfaz de datos: NMEA 0183
- Dimensiones de la caja: 1" de alto x 5" de ancho x 6" de largo. Peso: 0,35 lb
- UPC: 5060998710553
Guía rápida (pdf)
Manual del propietario (pdf)
Folleto (pdf)

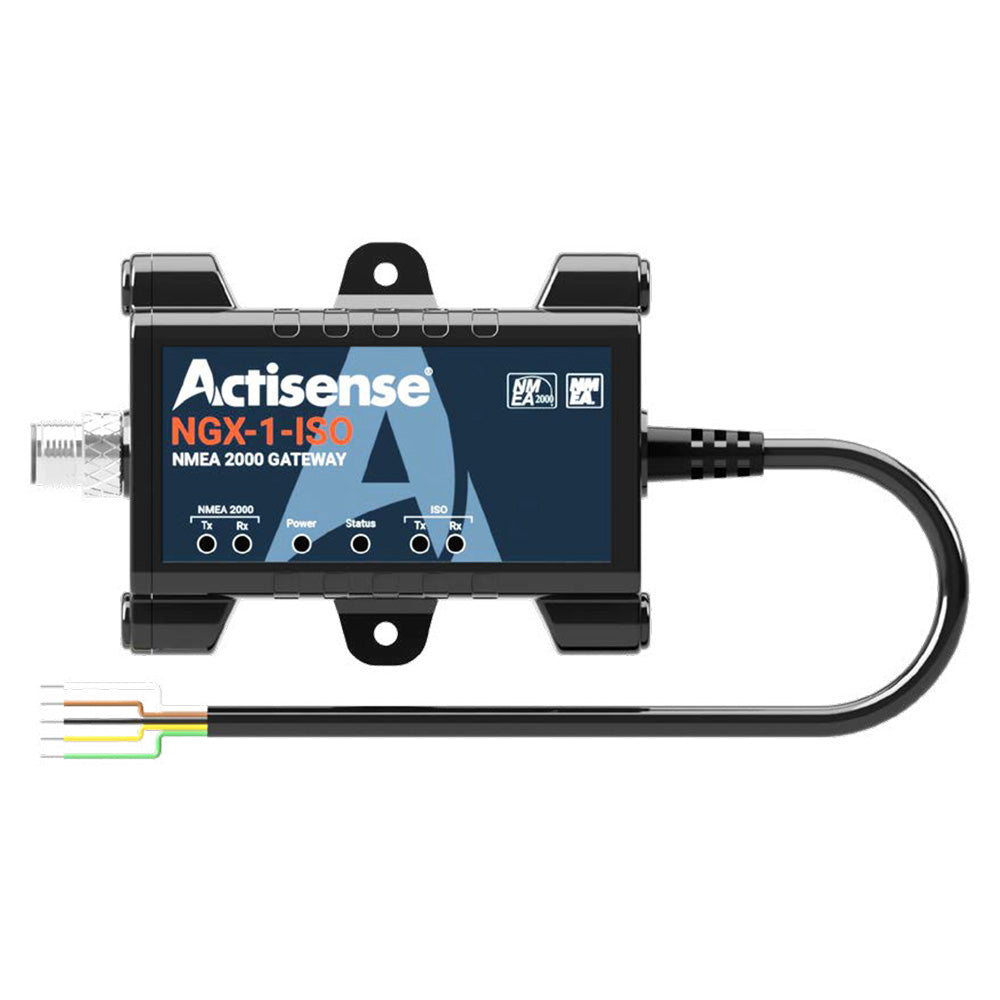

![Gateway Actisense 0183 a N2K con interfaz PC, conexión ISO [NGX-1-ISO]](http://www.marinepartsandelectronics.com/cdn/shop/files/102317XL.jpg?v=1732491992&width=1000)
